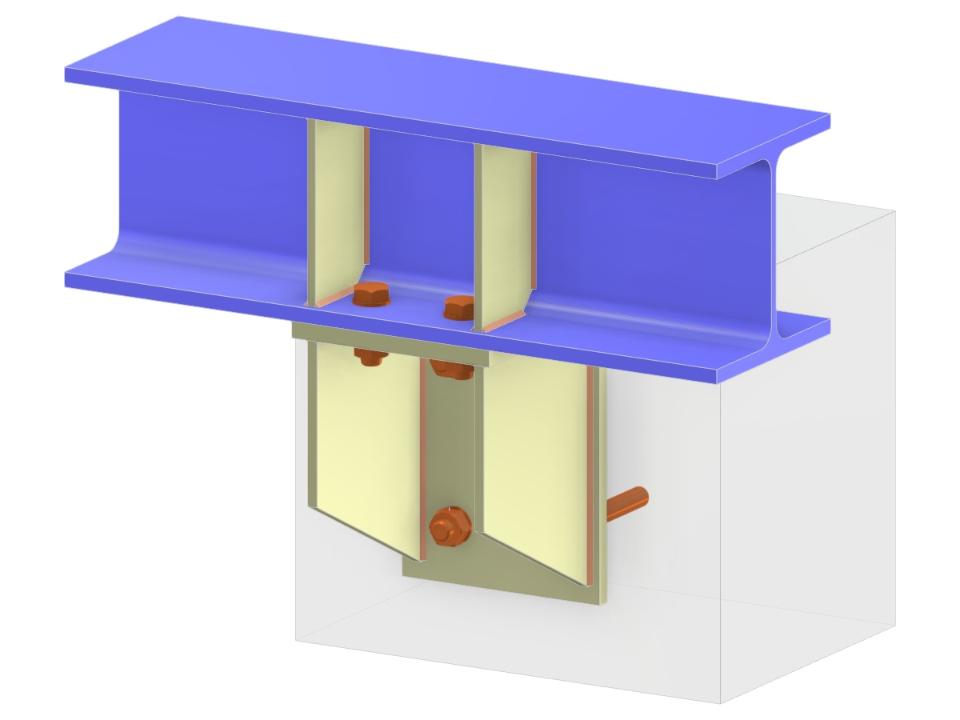

Tento model znázorňuje techniku kotvení spojitého nosníku profilu I pomocí válcovaného profilu U jako konzoly. Konzola opatřená krycí deskou je ukotvena do betonové stěny a nosník profilu I probíhající nad stěnou je ke krycí desce konzoly přišroubován. Důraz je kladen na vytvoření systému spojitého nosníku se šroubovými spoji pro zajištění stability a výkonu. Mezi klíčové součásti patří připojení krycí desky a použití specifického uspořádání šroubů pro optimální rozložení zatížení.
Nosník - Ukotvení | Svařovaná konzola, čelní deska a výztuha
| Počet uzlů | 3 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 8 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,130 t |
| Rozměry (metrické) | 1,400 x 0,000 x 0,000 m |
| Rozměry (imperiální) | 4.59 x 0 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
