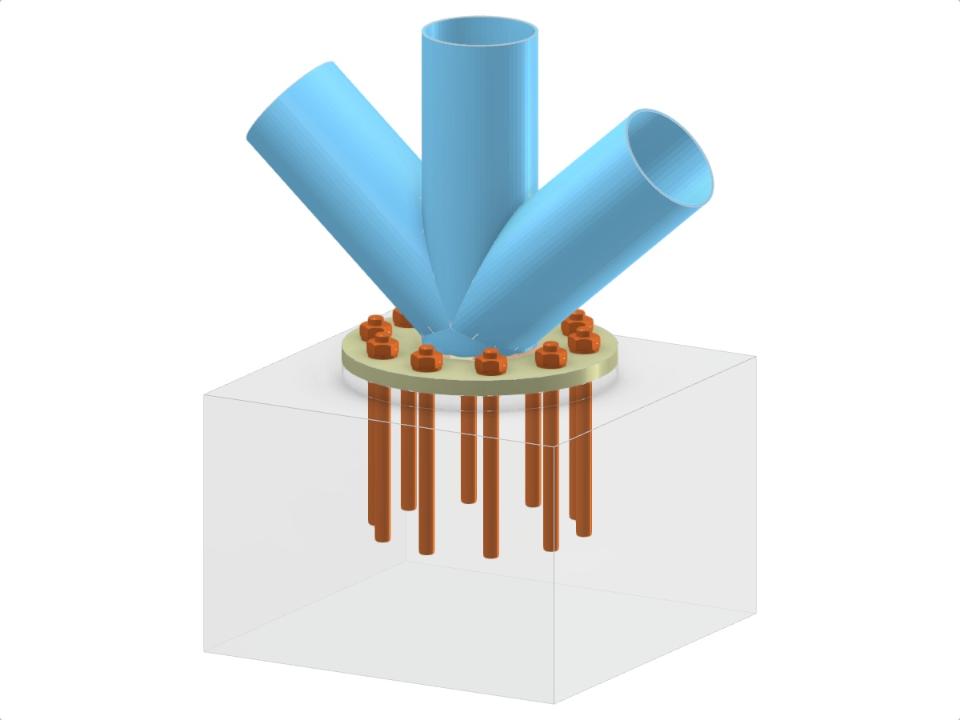

Tento model znázorňuje konstrukční návrh základové patky sloupu s kruhovým dutým profilem (CHS), dvěma diagonálami CHS a patní deskou. Svařené diagonální spoje zajišťují pevnost konstrukce a umožňují efektivní rozložení zatížení. Ukotvení zajišťuje stabilitu a oporu. Tato konfigurace se běžně používá v různých stavebních projektech, které vyžadují pevné a trvanlivé spoje mezi konstrukčními prvky.
Základová patka se dvěma diagonálami vertikálního ztužení
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 1 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,075 t |
| Rozměry (metrické) | 1,400 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 4.59 x 3.28 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
