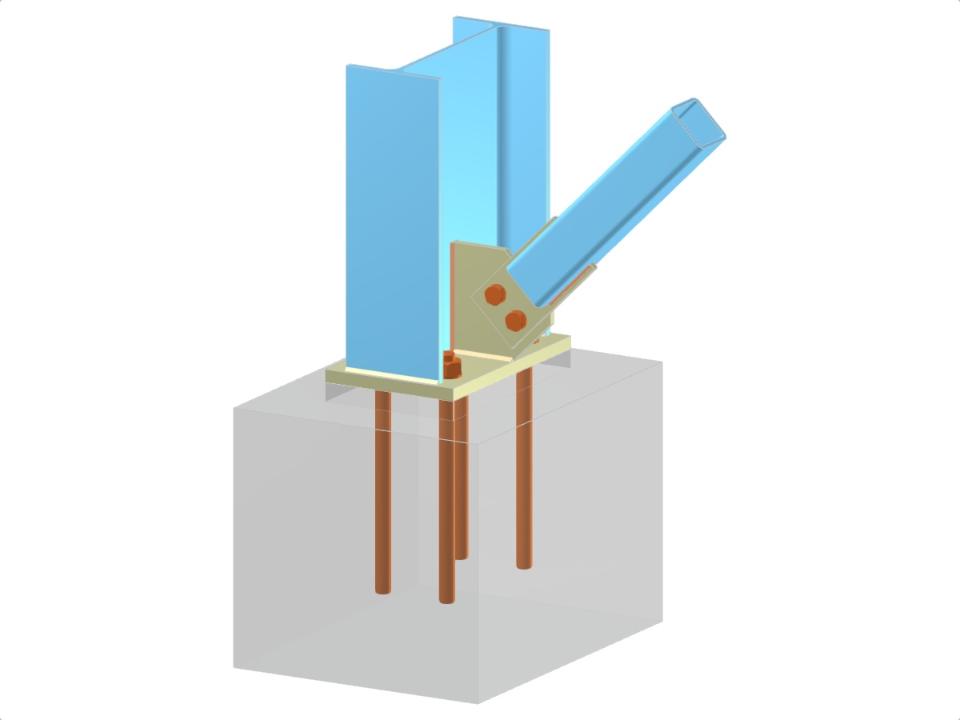

Tento model představuje konstrukční spojení charakterizované základovým spojením sloupu s I-profilovým sloupem. Zahrnuje diagonální RHS připojené k pásnici sloupu, základovou desku, výztužnou desku a vyříznutou spojovací desku. Spojení využívá šroubované diagonální spojovací prvky a kotevní techniky pro zajištění stability a pevnosti. Návrh ilustruje efektivní montáž ocelových komponentů pro robustní konstrukci.
Základová patka se šroubovaným diagonálním spojením
| Počet uzlů | 3 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 1 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,065 t |
| Rozměry (metrické) | 1,000 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 3.28 x 3.28 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
