Tento model představuje příhradovou konstrukci s diagonálními spoji na pásnici s využitím styčníkové desky. Využívá ozubené jazykové a krycí desky pro bezpečné šroubování. Návrh zahrnuje konfiguraci K-spoje s použitím dutých průřezů, jako jsou RHS profily, připojené k H-profilu, což zajišťuje efektivní rozložení hmotnosti a konstrukční integritu.

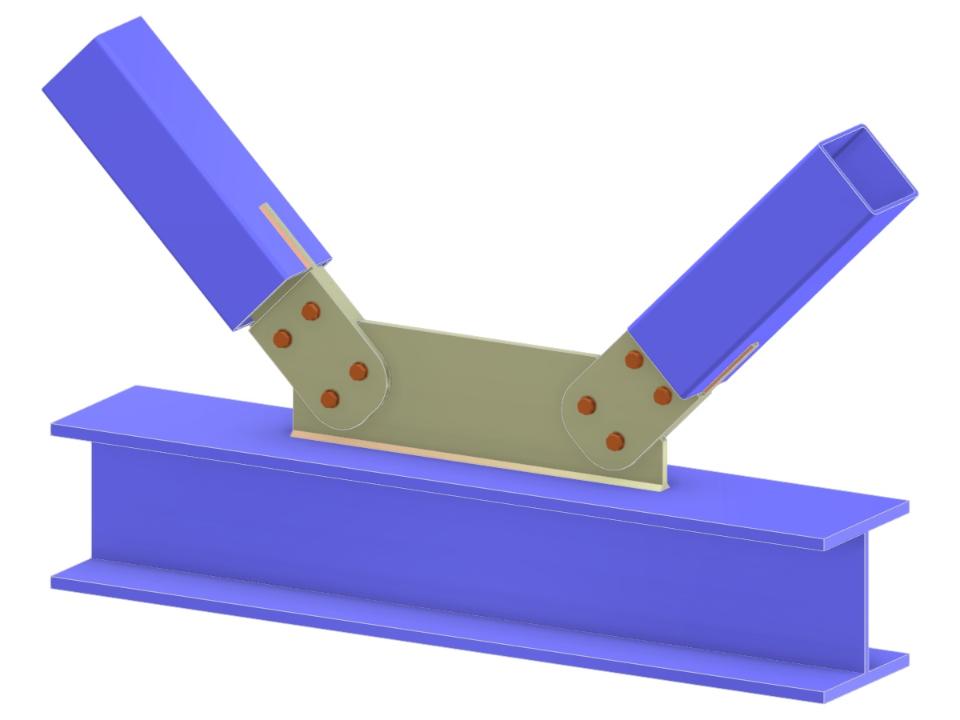

Příhradový K-uzel | Připojení diagonál k pásnici pomocí styčníkového plechu, nálitku a krycích plechů
| Počet uzlů | 5 |
| Počet linií | 4 |
| Počet prutů | 4 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,110 t |
| Rozměry (metrické) | 1,170 x 0,585 x 0,000 m |
| Rozměry (imperiální) | 3.84 x 1.92 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
