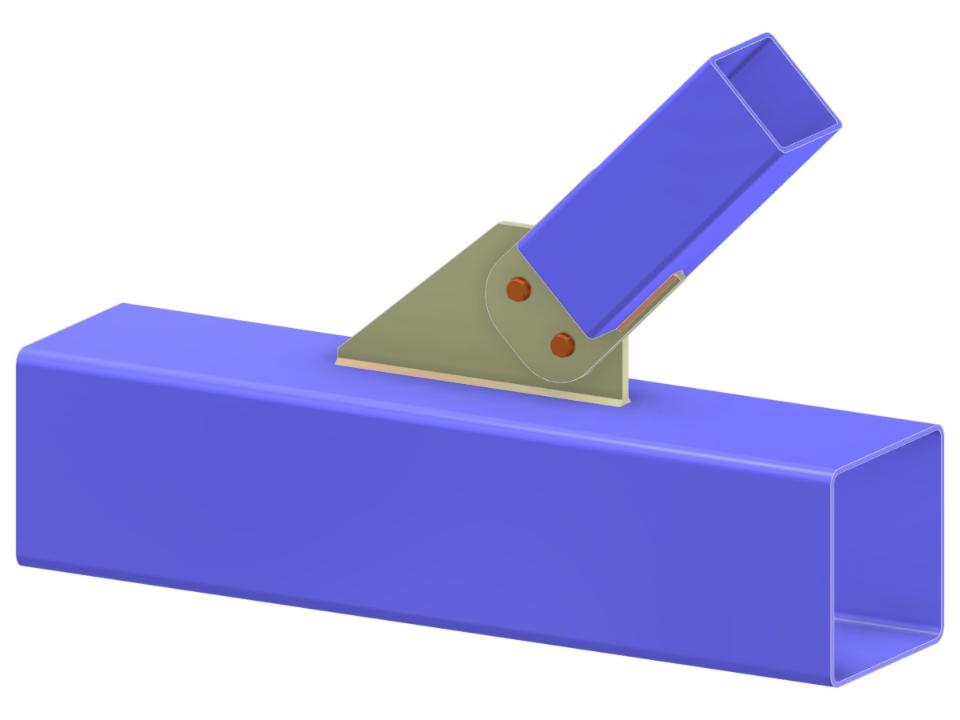

Tento model představuje příhradový nosník s konfigurací styčníku ve tvaru Y, zahrnující šroubované diagonální uspořádání. Využívá se u něj deska s vyříznutým perem, která efektivně spojuje diagonální a pásové pruty pomocí dutých obdélníkových profilů (RHS). Tento inženýrský přístup zajišťuje tuhost a optimální rozložení zatížení v konstrukčních prvcích.
Příhradový styčník tvaru Y | Napojení diagonály na pás přes styčníkový plech a vsazený plech
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,042 t |
| Rozměry (metrické) | 0,920 x 0,450 x 0,000 m |
| Rozměry (imperiální) | 3.02 x 1.48 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
