Tento model zahrnuje konfiguraci příhradového nosníku s použitím vyříznutého styčníkového plechu přivařeného ve spoji tvaru T. Příhradový nosník využívá duté průřezy, konkrétně kruhové duté průřezy (CHS), orientované svisle k pásu. Návrh účinně znázorňuje integraci svařovaných spojů v příhradových konstrukcích a poskytuje pohled na aplikace CHS.

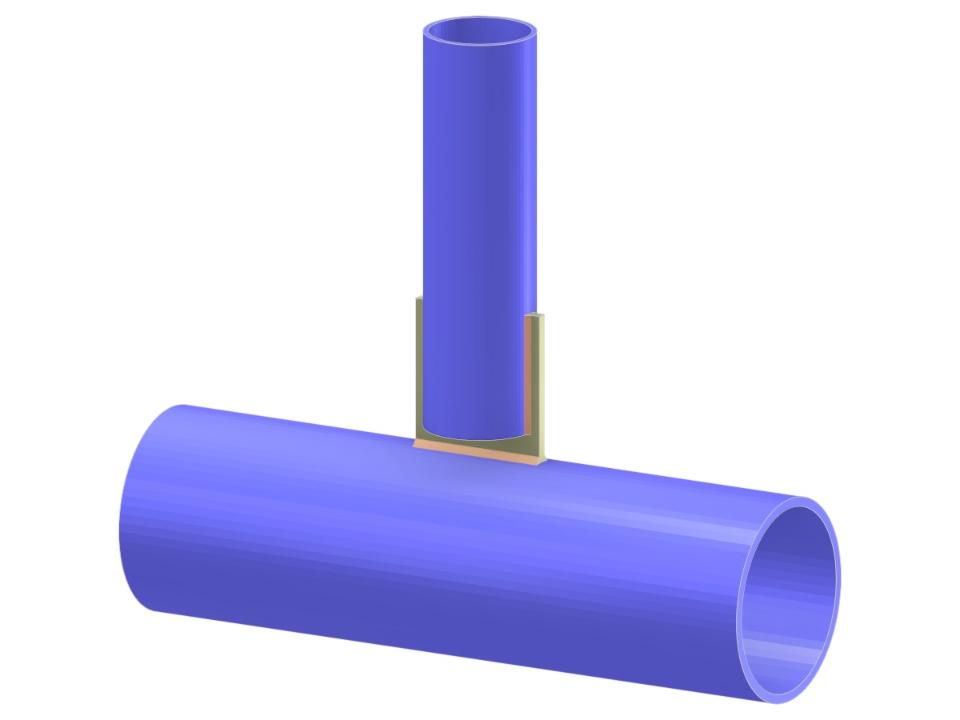

Příhradový nosník T-spoj | Vertikála k pásu spoj se zářezem do přípojného plechu
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,048 t |
| Rozměry (metrické) | 0,760 x 0,580 x 0,000 m |
| Rozměry (imperiální) | 2.49 x 1.9 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
