005141
1.10.2024

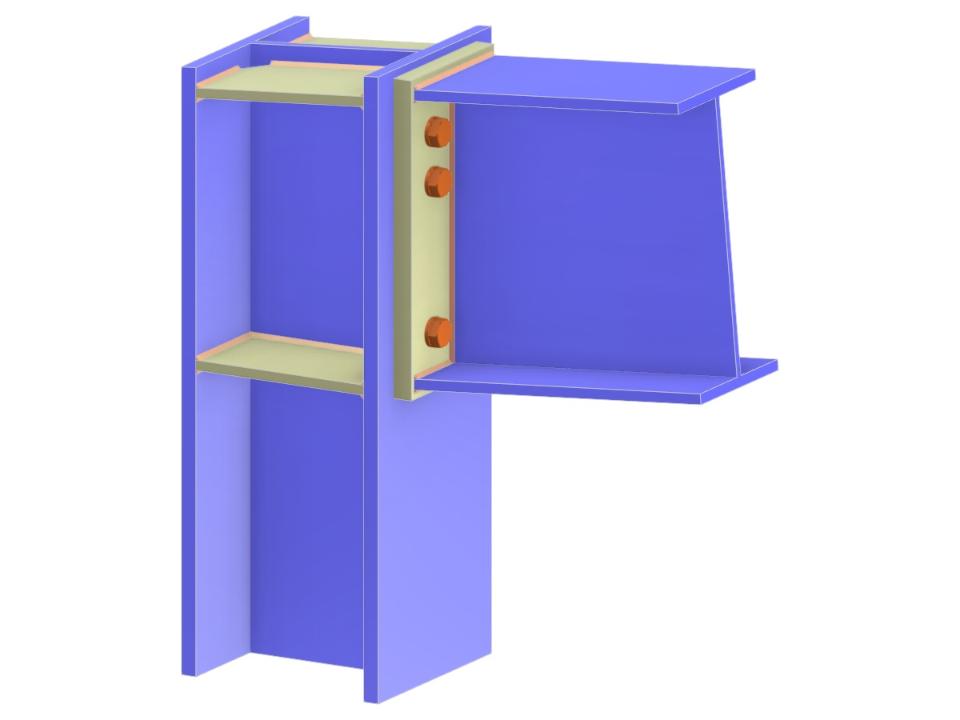

Tento model obsahuje nosník–sloupek spojení využívající čelní desku po celé výšce průřezu, doplněnou o ztužidlo sloupu pro zvýšení tuhosti. Spojení je zajištěno pomocí šroubů a vytváří vetknuté uspořádání nosníku vhodné pro robustní konstrukční aplikace. Takové řešení zajišťuje účinný přenos zatížení mezi nosníkem a sloupem, takže je ideální pro prostředí s vysokým namáháním. Začlenění ztužidla sloupu pomáhá rovnoměrněji rozložit síly a snižuje možné koncentrace napětí v místě spoje.


(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Připojení nosníku k přírubě sloupu pomocí čelní desky v plné výšce

Počet uzlů 3
Počet linií 2
Počet prutů 2
Počet ploch 0
Počet těles 0
Počet zatěžovacích stavů 0
Počet kombinací zatížení 0
Počet kombinací výsledků 0
Celková hmotnost 0,050 t
Rozměry (metrické) 0,438 x 0,498 x 0,000 m
Rozměry (imperiální) 1.44 x 1.63 x 0 feet

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
