Tento model představuje statickou analýzu obdélníkové desky s kruhovým otvorem, což je zásadní pro případy, kdy je nutné vést instalace nebo jinou infrastrukturu deskou. Pochopení rozložení napětí v okolí otvoru je klíčové pro zajištění statické integrity. Software Dlubal nabízí robustní možnosti pro řešení složitých geometrií a zatěžovacích stavů. Model byl vytvořen za účelem prezentace detailní inženýrské práce při analýze výřezů v deskách.

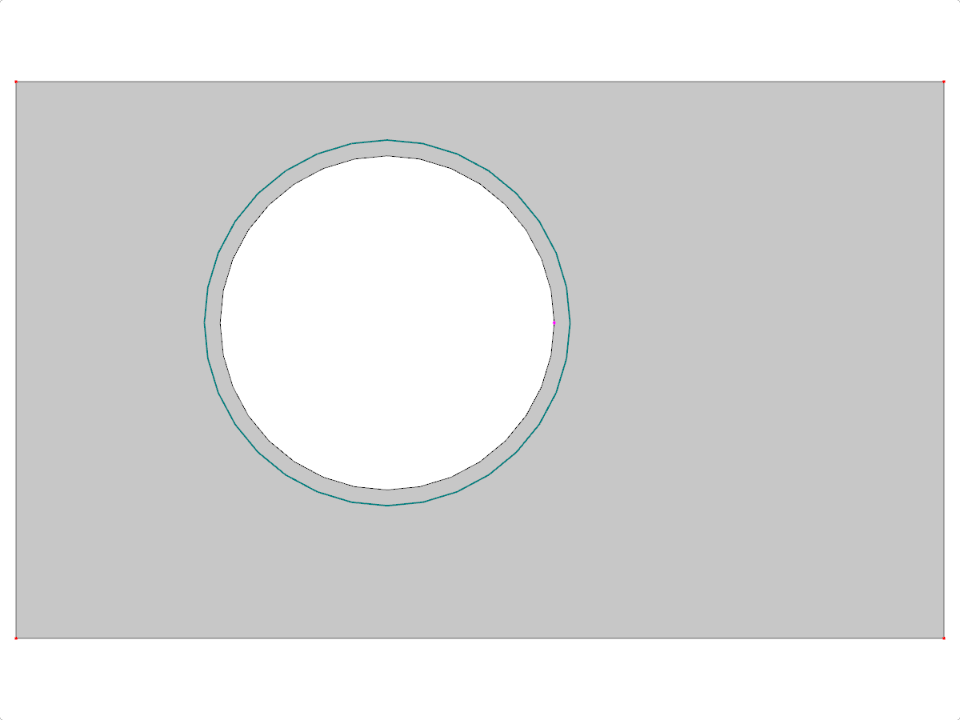

Obdélníková deska s kruhovým otvorem
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 5 |
| Počet linií | 5 |
| Počet prutů | 0 |
| Počet ploch | 1 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 3,114 t |
| Rozměry (metrické) | 5,000 x 0,000 x 3,000 m |
| Rozměry (imperiální) | 16.4 x 0 x 9.84 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
