Model ilustruje konstrukci ocelových nosníků, které jsou umístěny na platformě. Zde je ukázána integrace různých CAD prvků, aby byla zajištěna strukturální integrita platformy. Zvláštní pozornost je věnována nosnosti a správnému spojení mezi nosníky a platformou, aby byla zajištěna optimální nosnost a stabilita.

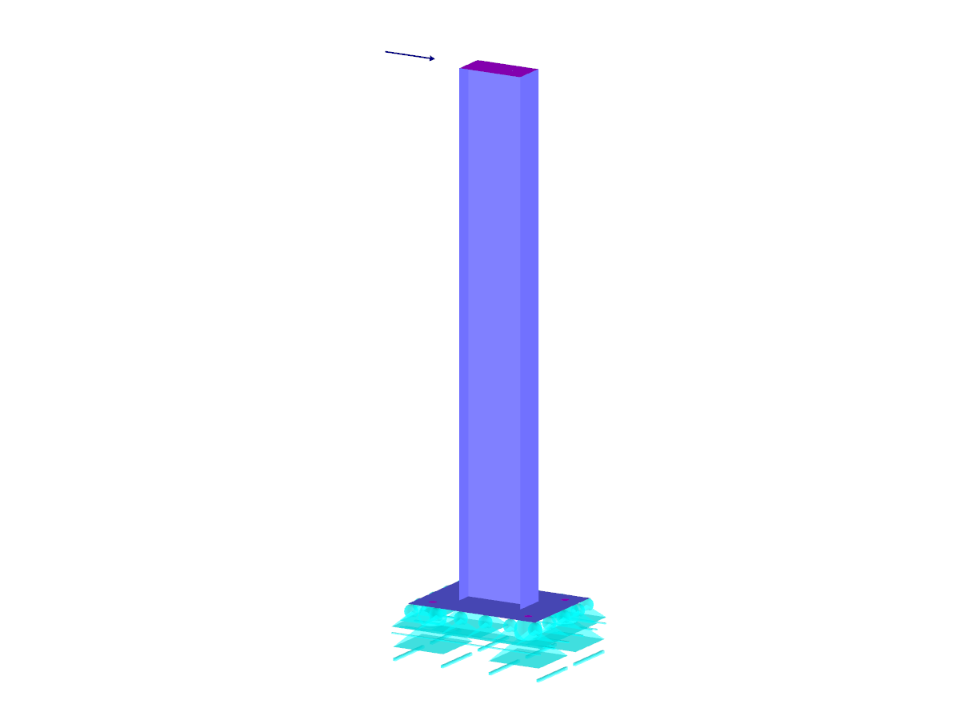

Ocelový nosník na plošině
| Počet uzlů | 34 |
| Počet linií | 29 |
| Počet prutů | 1 |
| Počet ploch | 11 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 0,042 t |
| Rozměry (metrické) | 0,400 x 0,300 x 1,520 m |
| Rozměry (imperiální) | 1.31 x 0.98 x 4.99 feet |
| Verze programu | 5.01.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
