Výzva

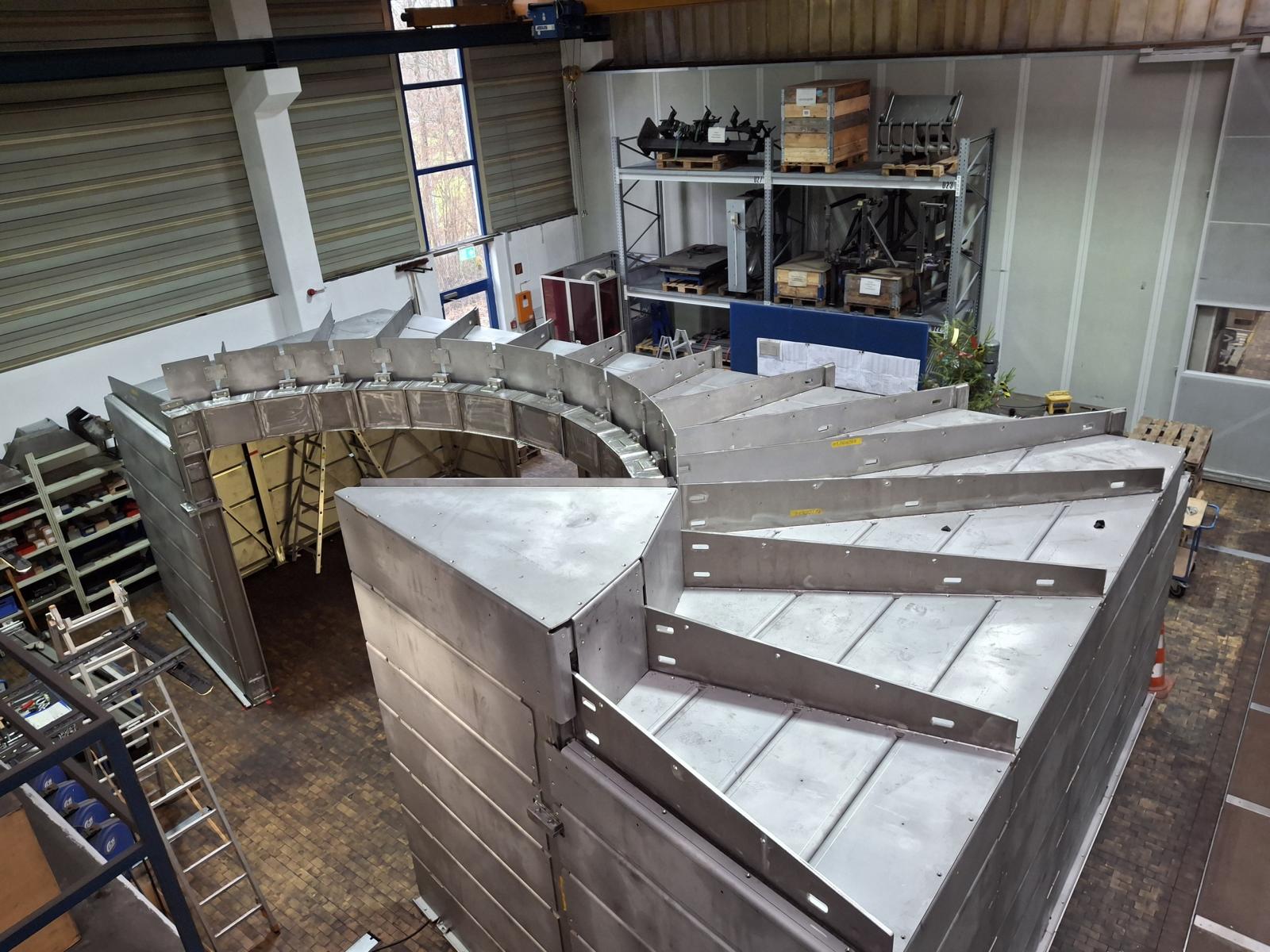

Návrh ochranného radiačního krytu pro trojosý spektrometr „LaDiff“ v centru pro výzkum neutronů FRM II při TU v Mnichově byl extrémně náročný z technického hlediska. Konstrukce musela spolehlivě přenášet enormní zatížení – celkem 80 tun z obložení olověnými deskami o tloušťce 5 cm – a současně bylo třeba dodržet extrémně přísné mezní hodnoty deformací. Vzhledem k tomu, že experimenty s neutrony navíc vyžadují prostředí bez rušivých magnetických vlivů, bylo nutné celou nosnou konstrukci zhotovit ze speciální nemagnetické ušlechtilé oceli. To vedlo k vysoce neurčitému statickému systému, jehož přesné posouzení dovádí mnoho standardních programů pro ocelové konstrukce na hranice možností.
Řešení

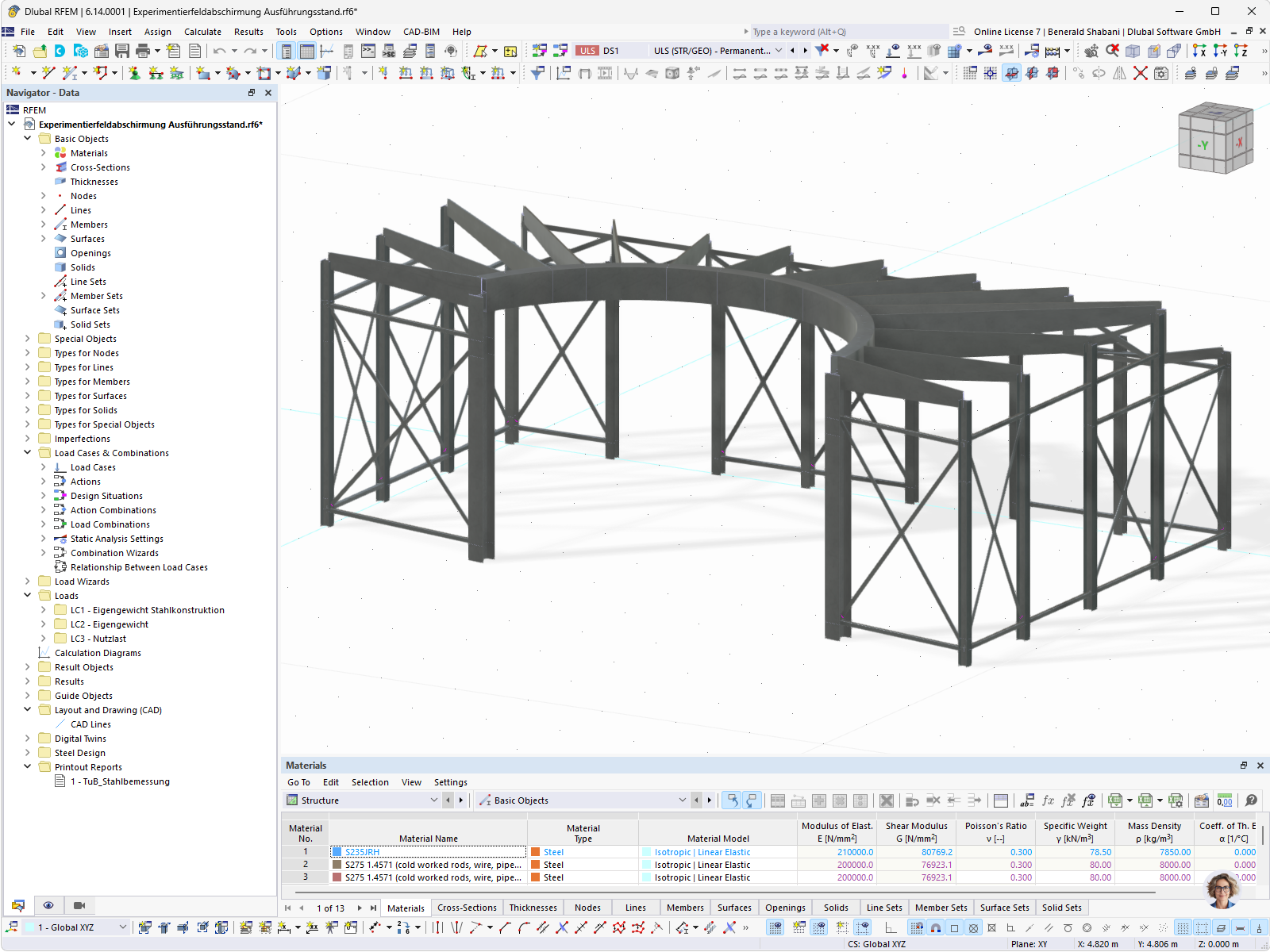

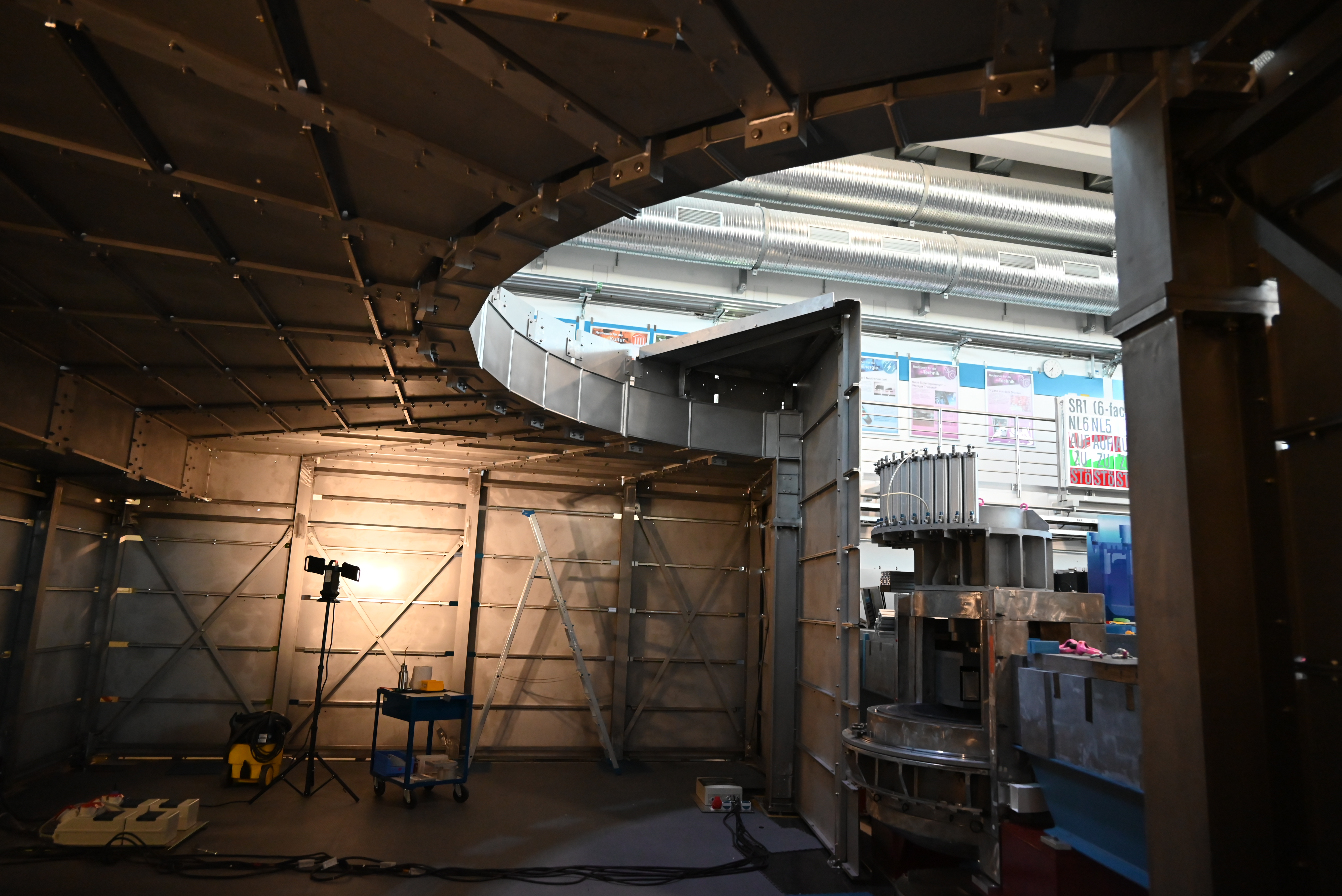

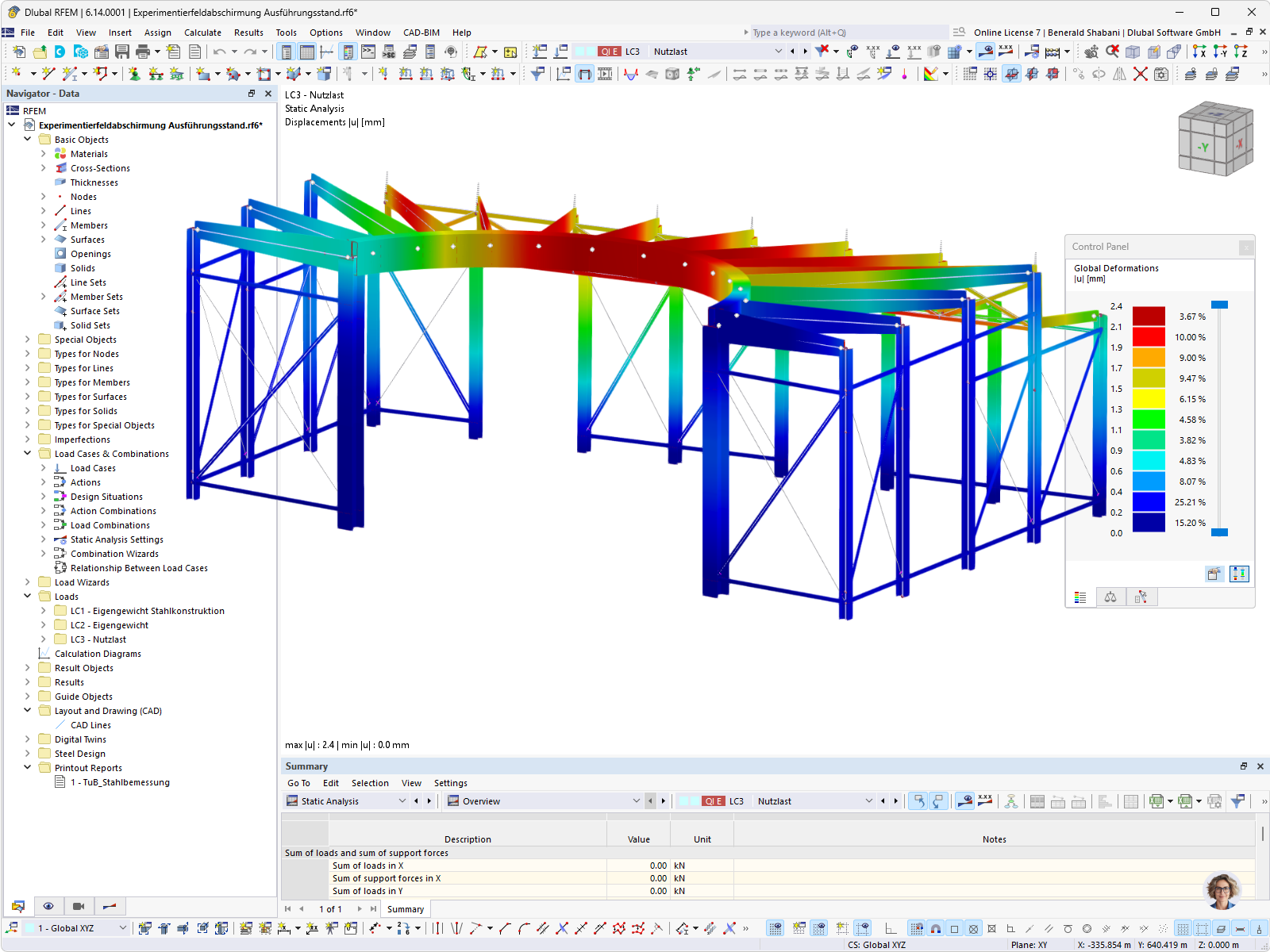

Při návrhu této složité konstrukce vsadil Thomas Linder na program RFEM, vlajkovou loď Dlubal Software, v kombinaci s addonem Posouzení ocelových konstrukcí. Tento software umožnil vytvořit přesný 3D model konstrukce s lichoběžníkovým půdorysem, bez vnitřních sloupů a s paprsčitě uspořádanými stropními nosníky. Rozhodující přitom bylo, že RFEM bez problému zvládl zohlednit speciální požadavky na materiál. Bylo v něm možné provést přesná stabilitní posouzení i výpočty únosnosti při použití nemagnetické ušlechtilé oceli, a zajistil tak spolehlivost a maximální přesnost, která je u podobného typu výzkumných zařízení nezbytná.
Výhody
- Rozšířené možnosti pro materiály: Na rozdíl od mnoha programů, které se omezují na standardní oceli, umožňuje addon Posouzení ocelových konstrukcí bez problému posuzovat speciální materiály jako nemagnetickou ušlechtilou ocel, přičemž lze provést veškeré stabilitní analýzy.
- Transparentní a snadno ověřitelné výpočty: Detailní výstup výsledků zahrnuje rovnice v přesném tvaru z příslušné normy. Program tedy není žádná „černá skříňka“, posiluje důvěru a umožňuje statikovi překontrolovat každé jednotlivé posouzení pro každý prut.
- Návaznost dokumentace: Možnost pracovat souběžně v modelu i ve výstupním protokolu představuje obrovskou výhodu. Funkce jako uživatelsky definované pohledy, vícenásobný tisk a automatická aktualizace protokolu při změnách v modelu zvyšují efektivitu dokumentace.
- Vynikající odborná technická podpora: Servisní smlouva Pro zaručuje rychlou odezvu týmu podpory po telefonu, který pomáhá i se speciálními tématy. Tým Dlubal dále sdílí cenné tipy, jak zjednodušit a urychlit pracovní postupy.
