Nulový bod pracovní roviny a vodicí linie při modelování

Souřadnice vodicích linií (Obrázek 1), které se mají zadat v dialogu "Nová vodicí linie" v sekci "Parametry", se vztahují k nulovému bodu pracovní roviny.

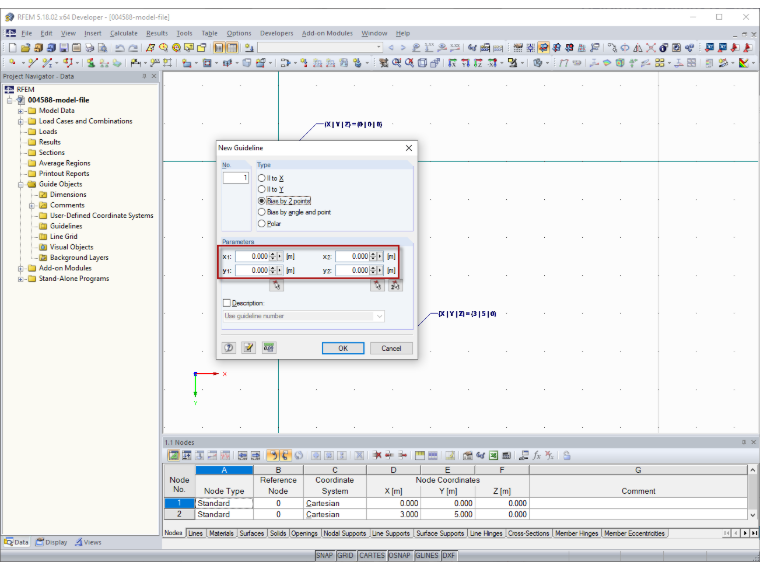

1 Souřadnice vodicí linie (vyznačené červeně)

Nulový bod pracovní roviny lze nastavit v dialogu "Pracovní rovina a rastr/úchop" (Obrázek 2) pomocí nabídky Nástroje → Vybrat pracovní rovinu → Nastavit počátek nebo pomocí příslušného tlačítka v panelu nástrojů.

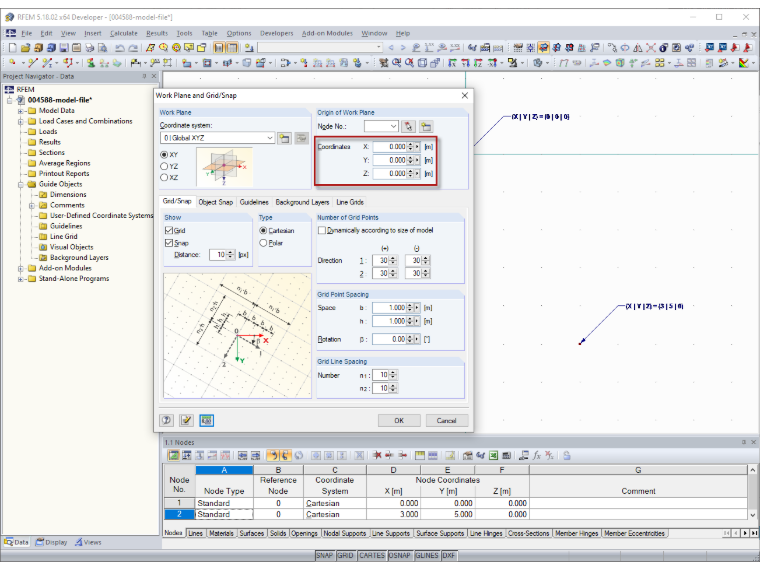

2 Nulový bod pracovní roviny (označený červeně)

Im Video wird der Arbeitsebene-Nullpunkt auf die Koordinaten X = 3 m, Y = 5 m und Z = 0 m festgelegt. Es wird dann eine Hilfslinie parallel zu X (|| zu X) mit der Koordinate y₁ = 0 m angelegt. Vodicí linie tak leží v globálním souřadném systému s Y = 5 m.
