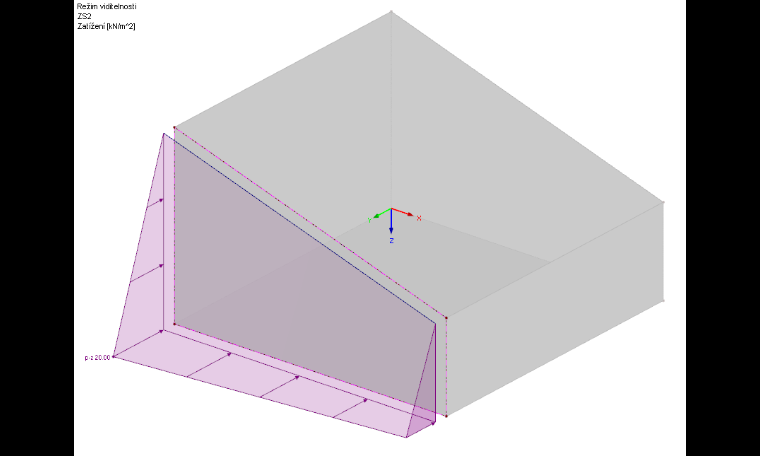

Nemohu graficky správně zobrazit proměnné polygonové zatížení na ploše. Není zřejmé, které zatížení se ve skutečnosti použije. Existuje zde nějaká volitelná možnost zobrazení?

Q: Nemohu graficky správně zobrazit proměnné polygonové zatížení na ploše. Není zřejmé, které zatížení se ve skutečnosti použije. Existuje zde nějaká volitelná možnost zobrazení?

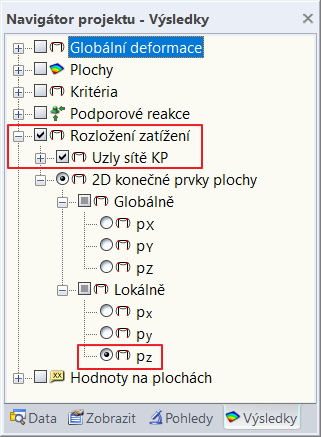

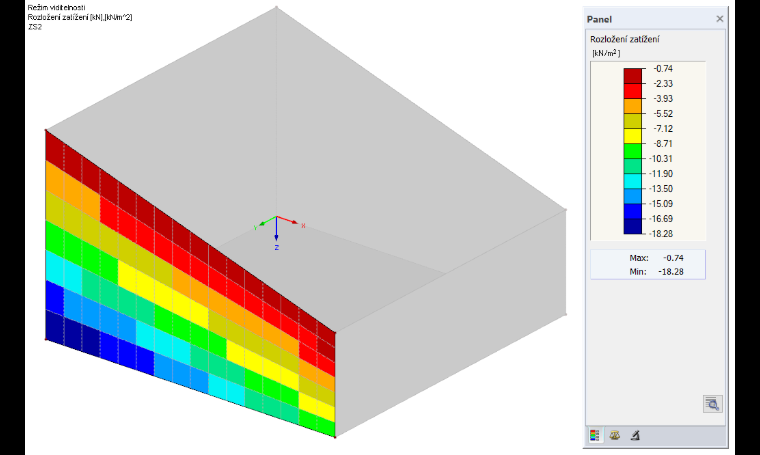

Tato možnost je k dispozici v navigátoru Výsledky programu RFEM 5.Po výpočtu zatěžovacího stavu nebo KZ se můžete přepnout do navigátoru Výsledky a vybrat typ výsledků "Rozdělení zatížení".Tímto způsobem je možné zobrazit příslušné zatížení působící na příslušný prvek. Toto lze velmi dobře použít také pro grafickou dokumentaci zatížení a vytisknout jako grafiku v protokolu.

Question

Nemohu graficky spr&#225;vně zobrazit proměnn&#233; polygonov&#233; zat&#237;žen&#237; na ploše. Nen&#237; zřejm&#233;, kter&#233; zat&#237;žen&#237; se ve skutečnosti použije. Existuje zde nějak&#225; voliteln&#225; možnost zobrazen&#237;?

Accepted Answer

Tato možnost je k dispozici v navig&#225;toru V&#253;sledky programu RFEM 5.Po v&#253;počtu zatěžovac&#237;ho stavu nebo KZ se můžete přepnout do navig&#225;toru V&#253;sledky a vybrat typ v&#253;sledků "Rozdělen&#237; zat&#237;žen&#237;".T&#237;mto způsobem je možn&#233; zobrazit př&#237;slušn&#233; zat&#237;žen&#237; působ&#237;c&#237; na př&#237;slušn&#253; prvek. Toto lze velmi dobře použ&#237;t tak&#233; pro grafickou dokumentaci zat&#237;žen&#237; a vytisknout jako grafiku v protokolu.
