Analýza deformací jeřábové dráhy v RFEM

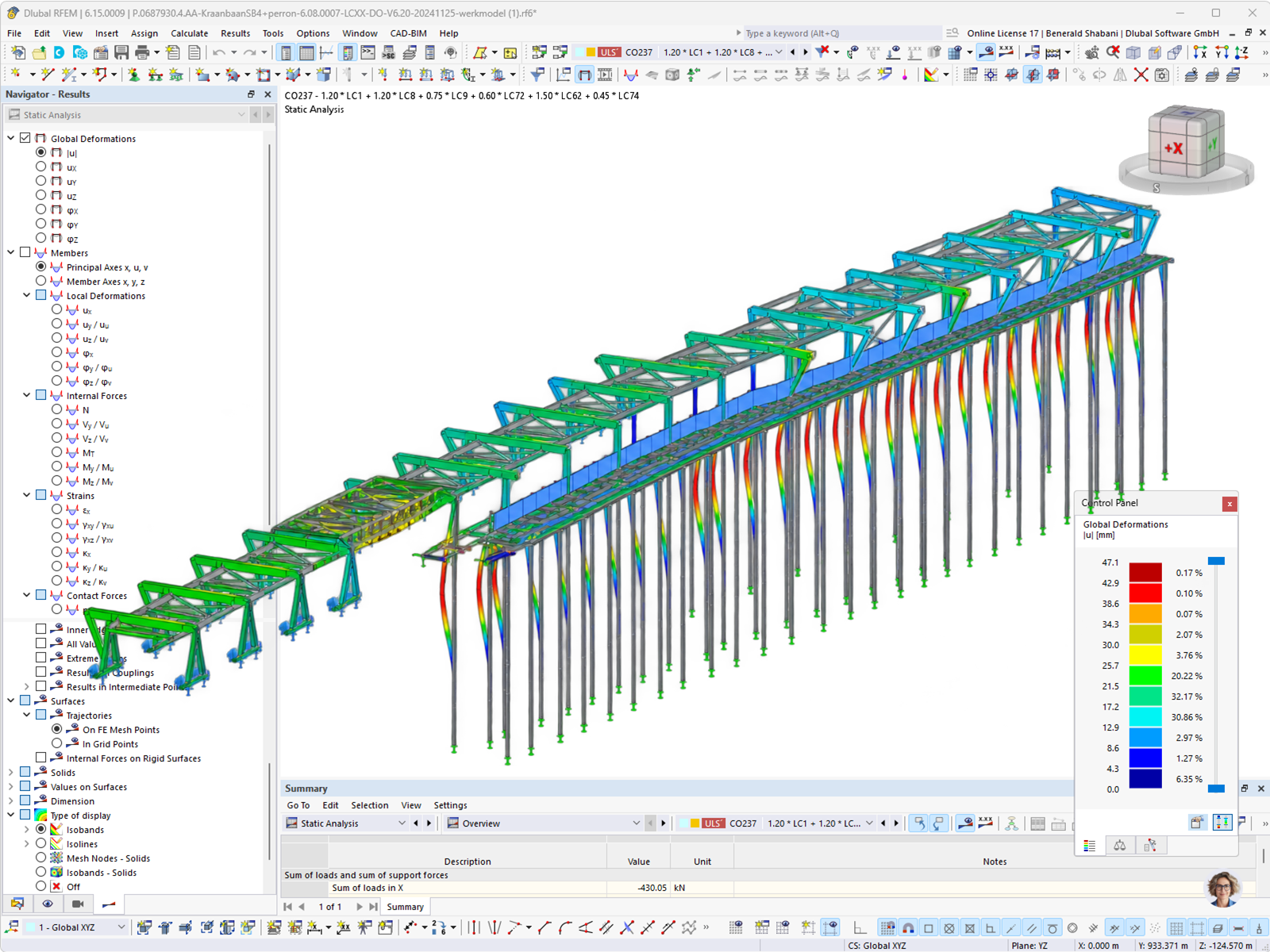

Model programu RFEM ocelové jeřábové dráhy s barevně zobrazenými globálními deformacemi
Obrázek znázorňuje analýzu deformací ocelové jeřábové dráhy v programu RFEM. Globální deformace konstrukce jsou zobrazeny pomocí barevného odstupňování, přičemž jsou patrné různé oblasti deformací podél sloupů a nosníků. Výpočet slouží k posouzení chování deformací a únosnosti konstrukce jeřábové dráhy. © A&I Kwant Civiel B.V.
3D model
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Více o 3D modelu
Specifikace
| Počet uzlů | 1572 |
| Počet linií | 1327 |
| Počet prutů | 1138 |
| Počet ploch | 66 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 59 |
| Počet kombinací zatížení | 580 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 583,285 t |
| Rozměry (metrické) | 217,253 x 31,834 x 31,241 m |
| Rozměry (imperiální) | 712.77 x 104.44 x 102.5 feet |
