萨尔茨堡钢厂房的 RFEM 模型

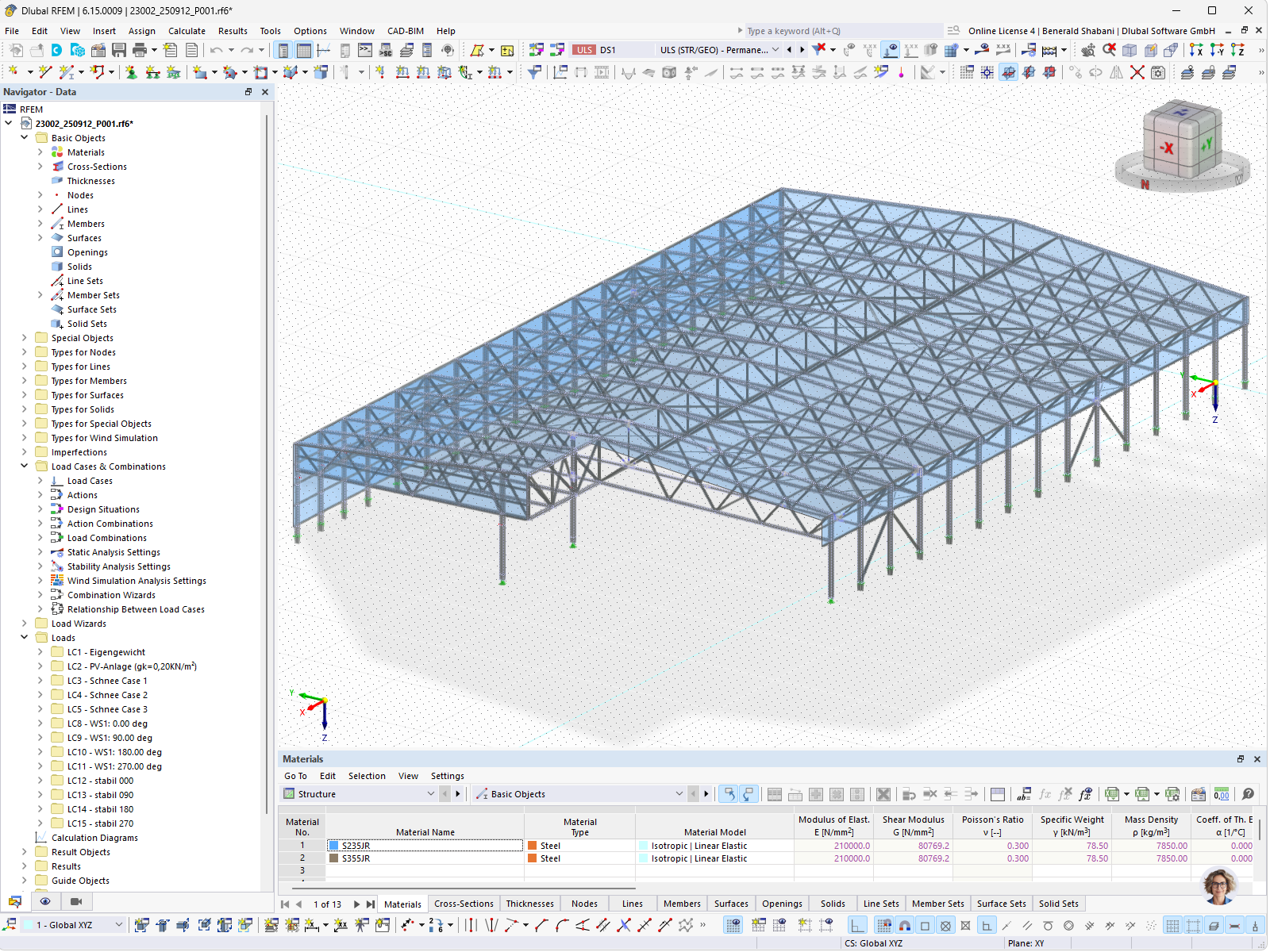

在 RFEM 中带桁架屋架和柱的钢厂房 3D 模型，包括风、雪和光伏系统的荷载工况
RFEM 界面显示了一个带桁架屋面和竖直钢柱的钢厂房的 3D 模型。导航器中结构化列出了基本对象、荷载工况（如自重、一套光伏装置 (0.20 kN/m²)、雪荷载工况和风荷载工况）以及稳定性分析。风荷载工况 WS1 的角度范围为 0° 至 270°，记录了不同风向的模拟。下方表格列出了材料 S235JR，弹性模量为 210,000 N/mm²，采用各向同性线弹性材料模型。该模型用于厂房结构的结构分析和稳定性分析。© ZT-Büro Matthias Mösl
3D 模型
详细说明
| 节点数目： | 821 |
| 线的数目 | 1647 |
| 杆件数目： | 1582 |
| 面的数目： | 5 |
| 实体数目 | 0 |
| 荷载工况数目 | 13 |
| 荷载组合数目 | 140 |
| 结果组合数目 | 0 |
| 总重量 | 197,995 t |
| 翘曲区域尺寸 | 83.390 x 12.467 x 53.010 m |
