RFEM 中柱脚的面结果

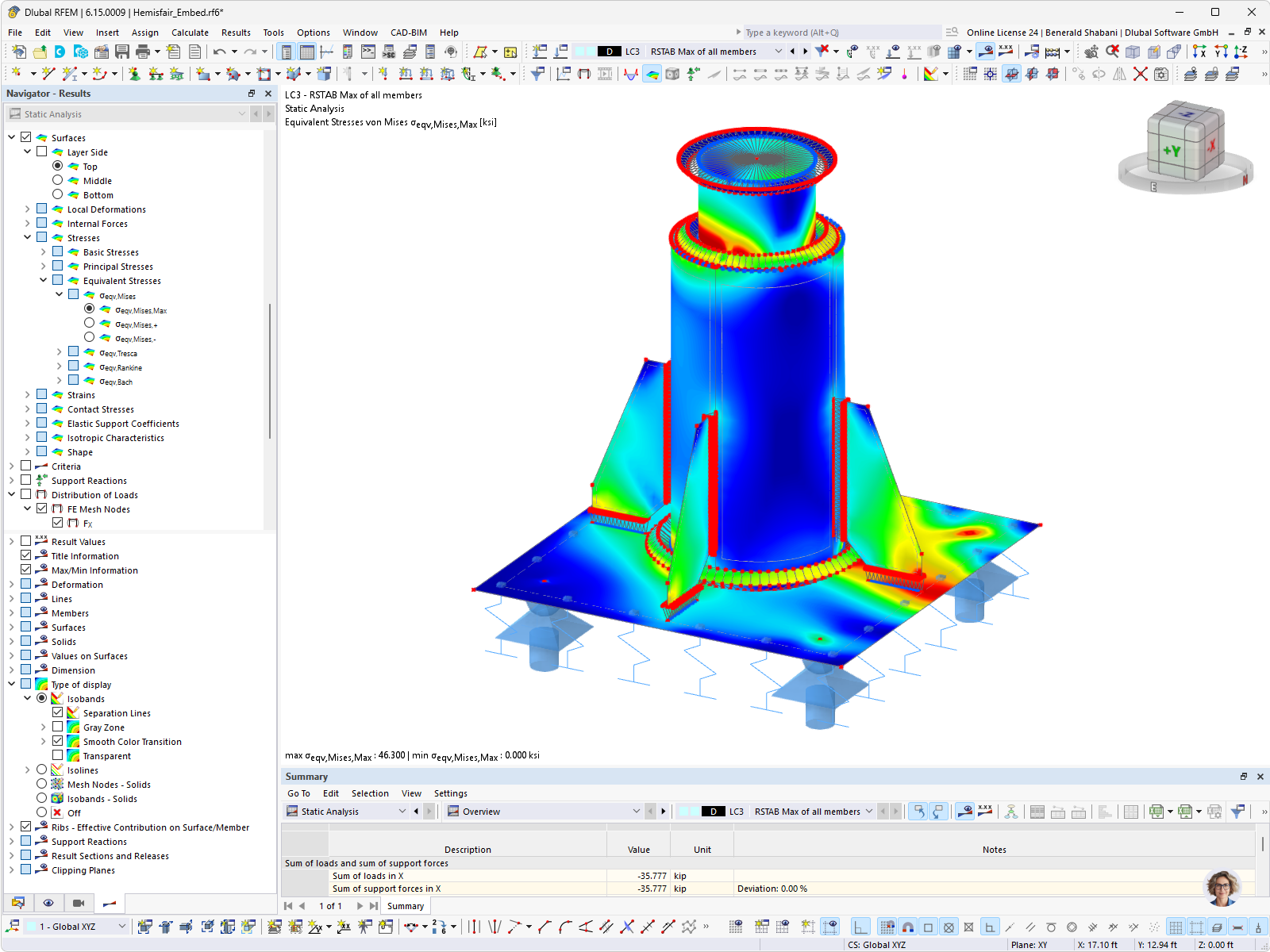

RFEM结果展示：钢结构柱脚处的von Mises等效应力。
该图展示了 RFEM 中钢结构柱脚的面结果。彩色显示可视化了底板、柱以及连接的加劲板中的 von Mises 等效应力。由此可以识别构件内应力较高和较低的区域。© Novum Structures
3D 模型
详细说明
| 节点数目： | 2121 |
| 线的数目 | 3158 |
| 杆件数目： | 1304 |
| 面的数目： | 242 |
| 实体数目 | 0 |
| 荷载工况数目 | 3 |
| 荷载组合数目 | 0 |
| 结果组合数目 | 1 |
| 总重量 | 0,278 t |
| 翘曲区域尺寸 | 0.610 x 0.630 x 0.610 m |
