弯矩抗力比较 – 实验值与RFEM和EC3中的钢结构节点

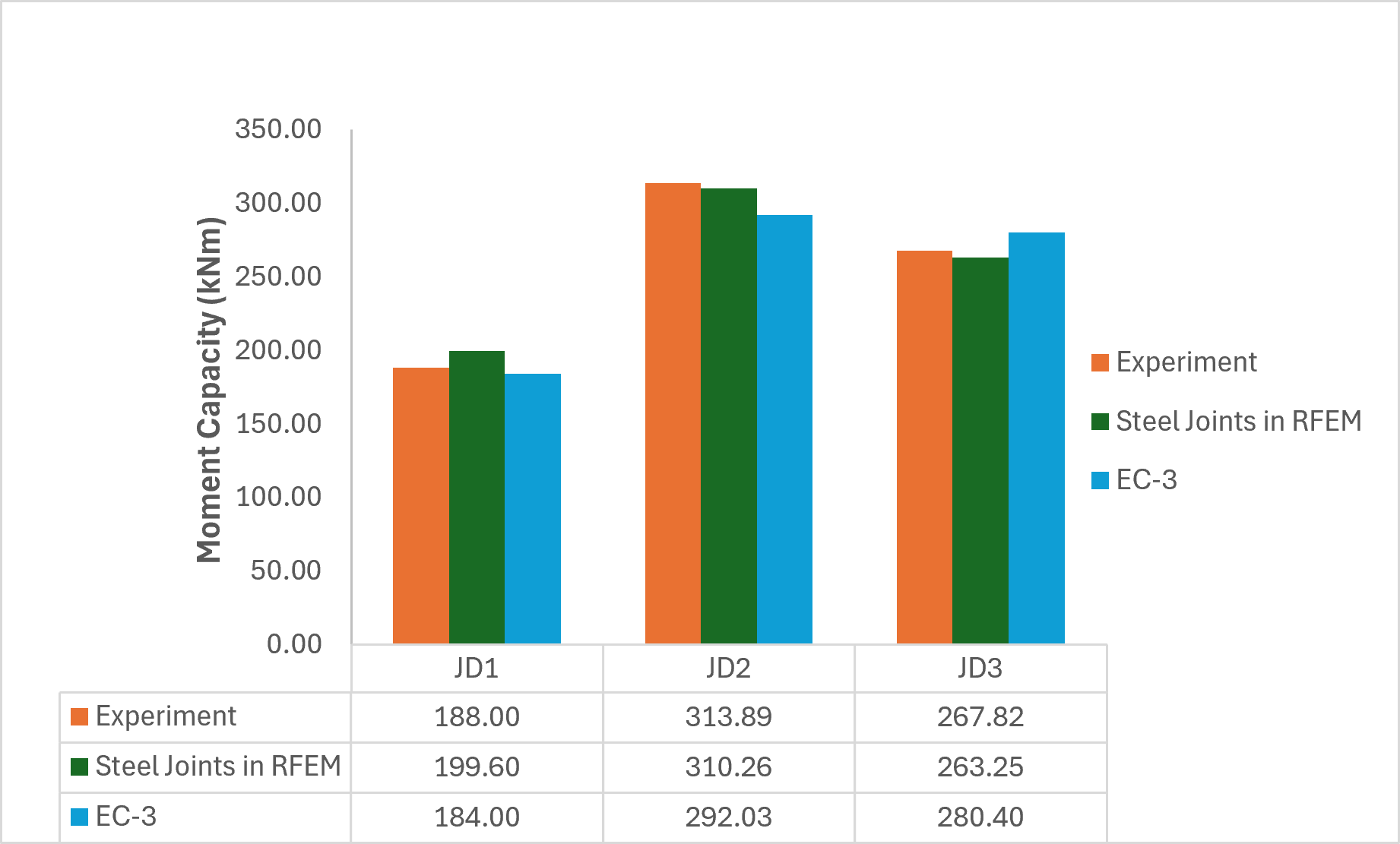

条形图比较了三种钢节点配置（JD1、JD2、JD3）在基于试验数据、RFEM 钢节点分析以及 EC3 设计标准下的弯矩承载力（kNm）。

该图表展示了三个不同钢节点试件（标记为JD1、JD2和JD3）的弯矩承载力对比。数值对比了实验结果与使用RFEM中的钢结构节点模块进行的计算以及根据欧洲规范3（EC3）采用的分析方法所得结果。数据表明，RFEM中的数值模拟在所有测试配置下均与物理实验结果高度吻合。
