Расширение начальной школы Отценрат в гибридной конструкции

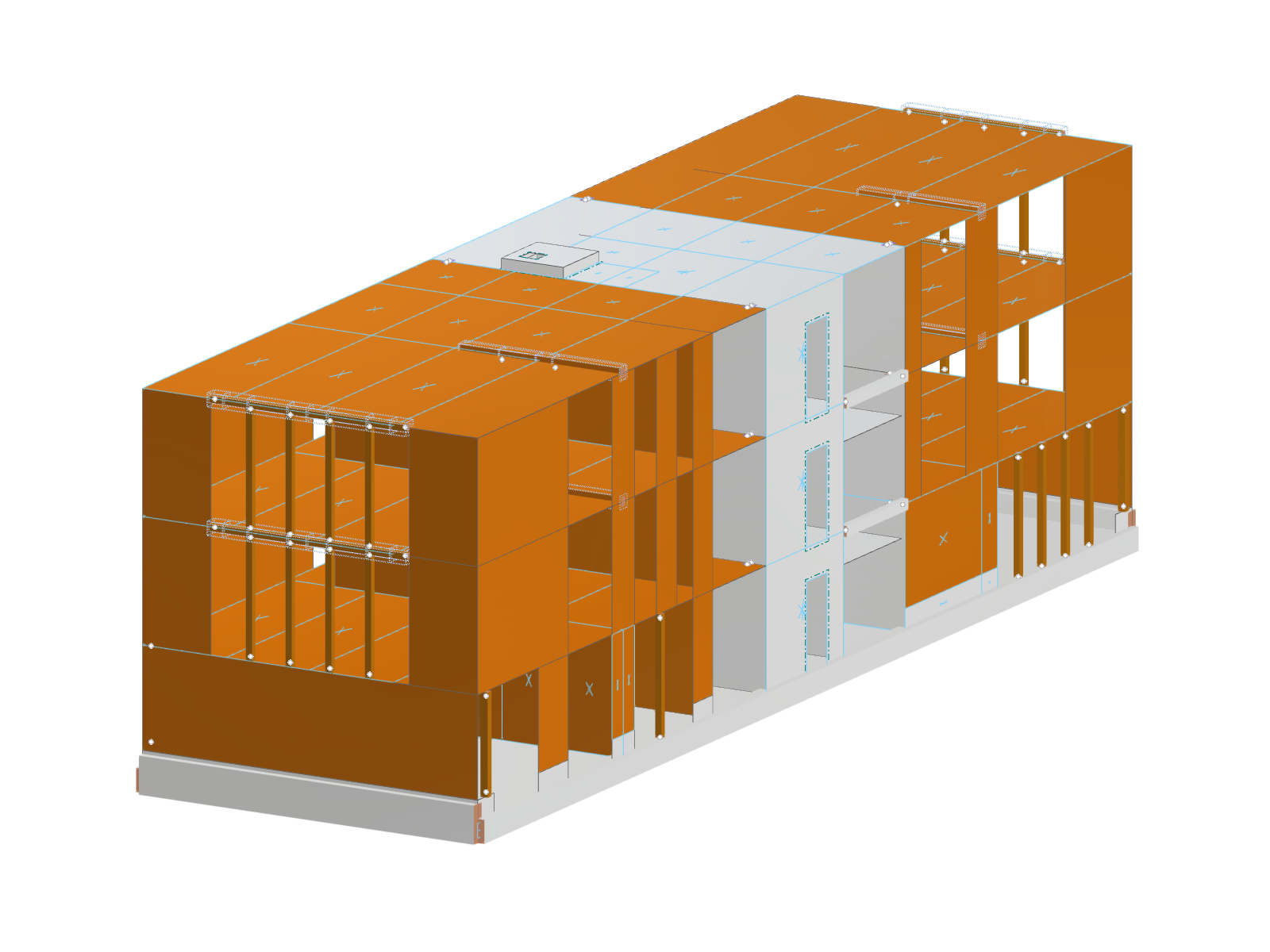

Пространственная расчётная модель (3D) расширения начальной школы Отценрат в гибридной конструкции из деревянных и железобетонных элементов
Трёхмерная модель здания показывает расширение начальной школы Отценрат в гибридной конструкции. Конструкция состоит из красных стеновых панелей, коричневых элементов перекрытий и стен, а также вертикальных колонн из древесины. Частично скрытая область делает видимыми междуэтажные перекрытия и внутренние стены многоэтажного корпуса. Плита перекрытия изображена как серый фундамент, а узловые точки обозначены белыми символами соединений.
Используется в
3D Модель
Скачивание невозможно
Проект заказчика / только просмотр
Подробнее о 3D модели
Спецификации
| Количество узлов | 613 |
| Количество линий | 881 |
| Количество стержней | 99 |
| Количество поверхностей | 181 |
| Количество тел | 0 |
| Количество загружений | 21 |
| Количество сочетаний нагрузок | 1328 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 767,924 t |
| Размеры (метрические) | 10,030 x 11,870 x 33,930 m |
| Размеры (имперские) | 32.91 x 38.94 x 111.32 feet |
