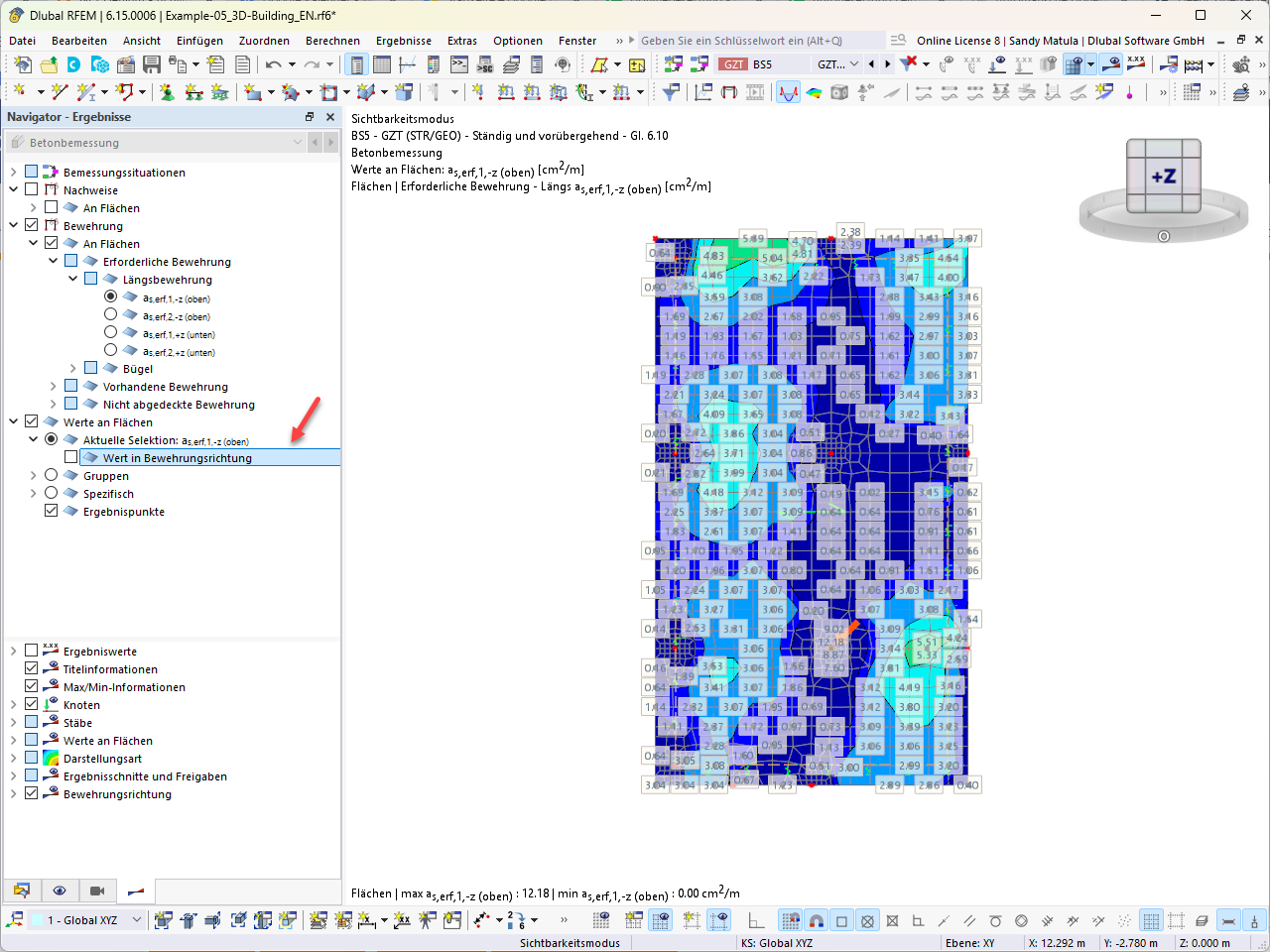

Диаграмма результатов необходимого армирования на поверхностях
Графическое отображение требуемой продольной арматуры для элементов поверхности в расчетной программе с цветовой шкалой и числовыми данными.
На рисунке показаны графические результаты расчёта железобетонных конструкций для случая нагрузки BS5 - GZ1 (STR/GEO) в состоянии «Постоянное и переходное» согласно GI. 6.10. Основное внимание уделяется определению требуемой арматуры на элементах поверхности, при этом значения для продольной оценки as,erf1,z (сверху) представлены в см²/м. В навигаторе перечислены различные параметры оценки, такие как продольная и имеющаяся арматура, а также хомуты; при этом параметр «Значение в направлении армирования» отключён. Изолинии и числовые значения на поверхностях конечных элементов визуализируют распределение количества арматуры, при этом указано максимальное значение 12,18 см²/м.
