Rigidez à tração | Fator de ativação: capacidade, ângulo e posição

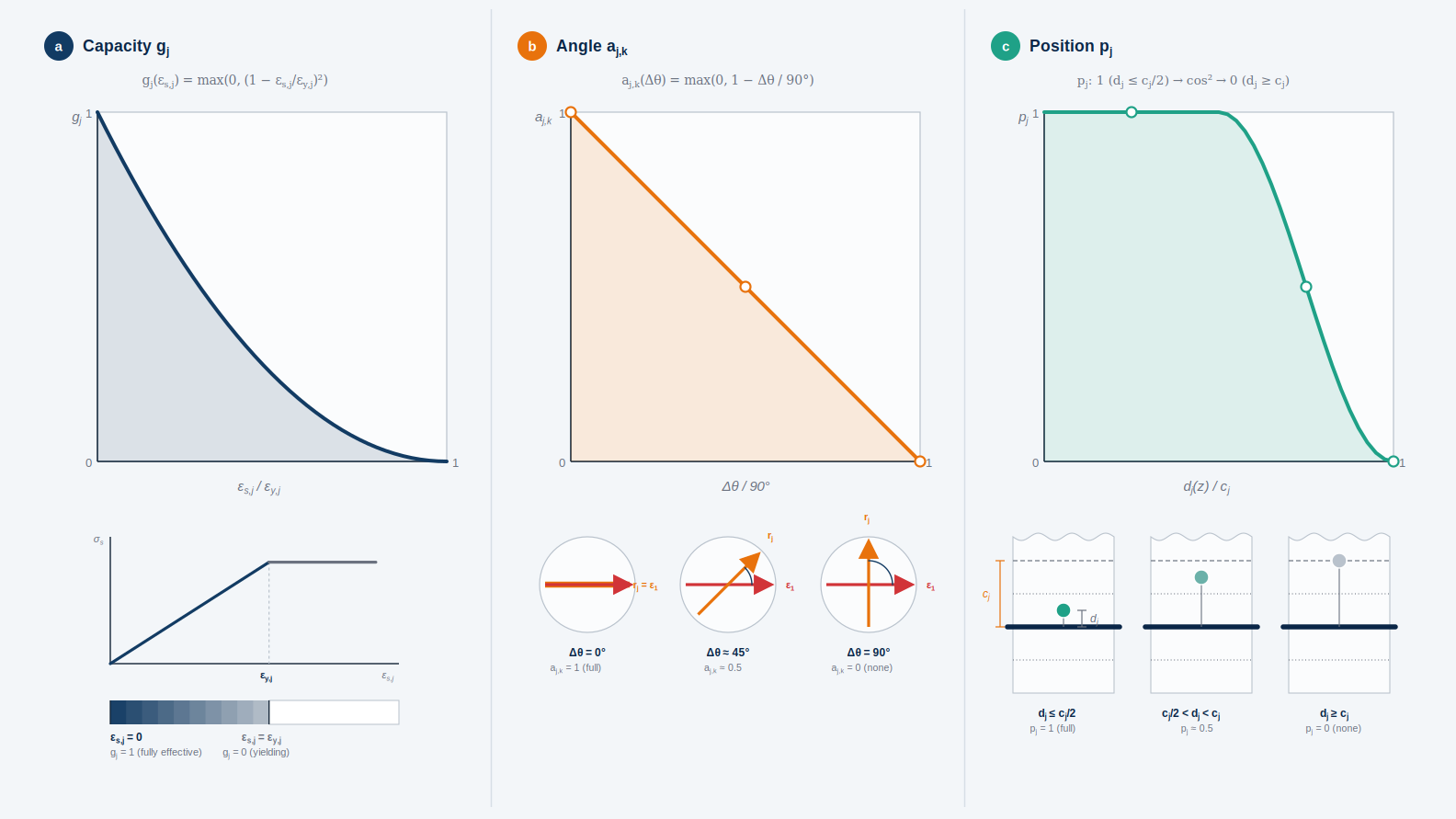

Diagramas dos três fatores parciais do fator de ativação, Capacidade, Ângulo e Posição, da extensão de enrijecimento à tração anisotrópica local
Gráfico em três partes dos subfatores multiplicativos do fator de ativação Δα_j,k. A parte a mostra o fator de capacidade g_j em função da deformação equivalente da armadura: permanece em 1 até a deformação de fissuração e cai depois até 0 na deformação de cedência, sendo a curva dependente do expoente n_VMB; no método segundo Quast modificado, dispensa-se o deslocamento pela deformação de fissuração. A parte b mostra o fator de ângulo a_j,k como cos² (direção principal 1) e sin² (direção principal 2) em função do ângulo entre a direção da armadura e a direção principal 1, com três esboços para 0, 45 e 90 graus. A parte c mostra o fator de posição p_j: totalmente efetivo dentro da zona de influência de ambos os lados da armadura (distância de influência c_j), fora dela dependente da relação entre as deformações equivalentes na armadura e na camada de betão, representado para uma curva de deformação linear exemplificativa com faixas de seção transversal.
