Definir parâmetros da área de enrijecimento: Tipo 'apoio de barra'
Definir parâmetros da área de enrigecimento: Tipo 'apoio de barra'

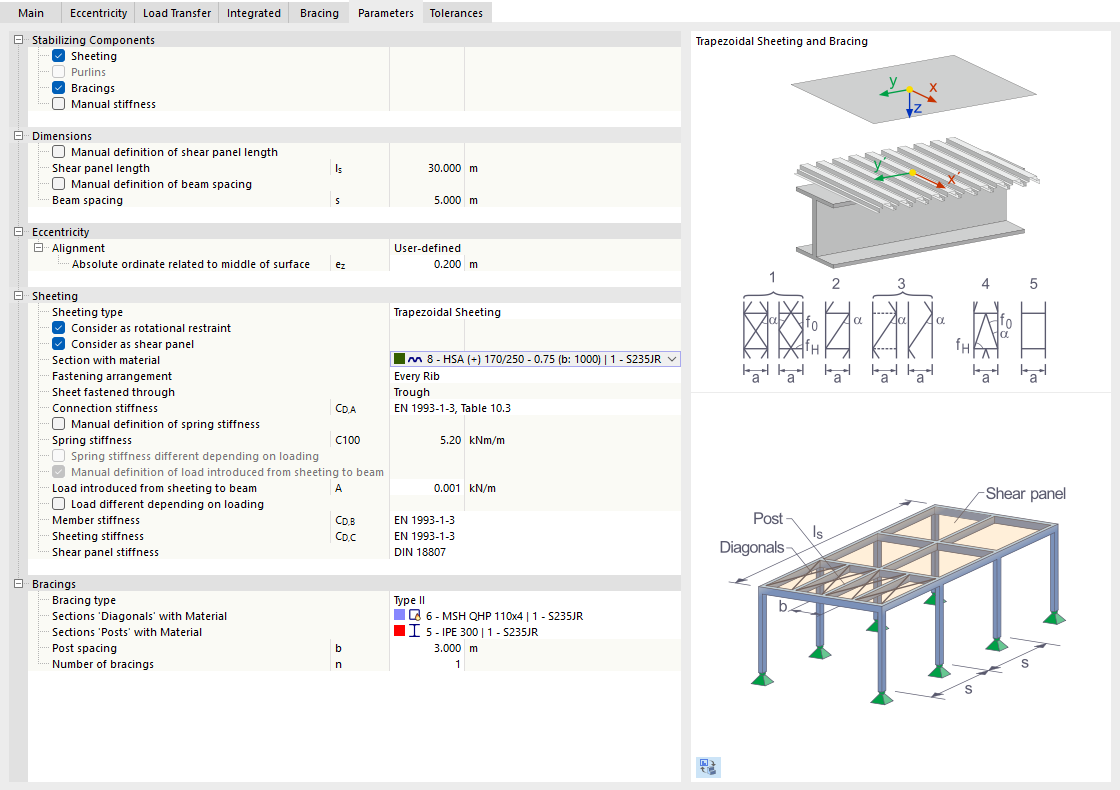

A caixa de diálogo para a definição dos parâmetros de uma área de contraventamento mostra o separador Parâmetro para o tipo de contraventamento "apoio de barra". Na secção „Componentes estabilizadoras" estão ativados chapa perfilada e contraventamentos, o comprimento do campo de corte é de 30,000 m e a distância entre vigas é de 5,000 m. Como chapa trapezoidal está definida a secção 8 – HSA (-) 170/250 – 0,75 em S235JR, cuja rigidez ao corte segundo a EN 1993-1-3, Tabela 10.3, é aplicada com 5,20 kN/m. O tipo de contraventamento „Diagonais" utiliza diagonais de MSH QHP 110x4 e postes de IPE 300 com uma distância entre postes de 3,000 m.
