Resultados de superfície da base de pilar no RFEM
Representação dos resultados no RFEM das tensões equivalentes de von Mises na base de pilar de uma estrutura de aço.

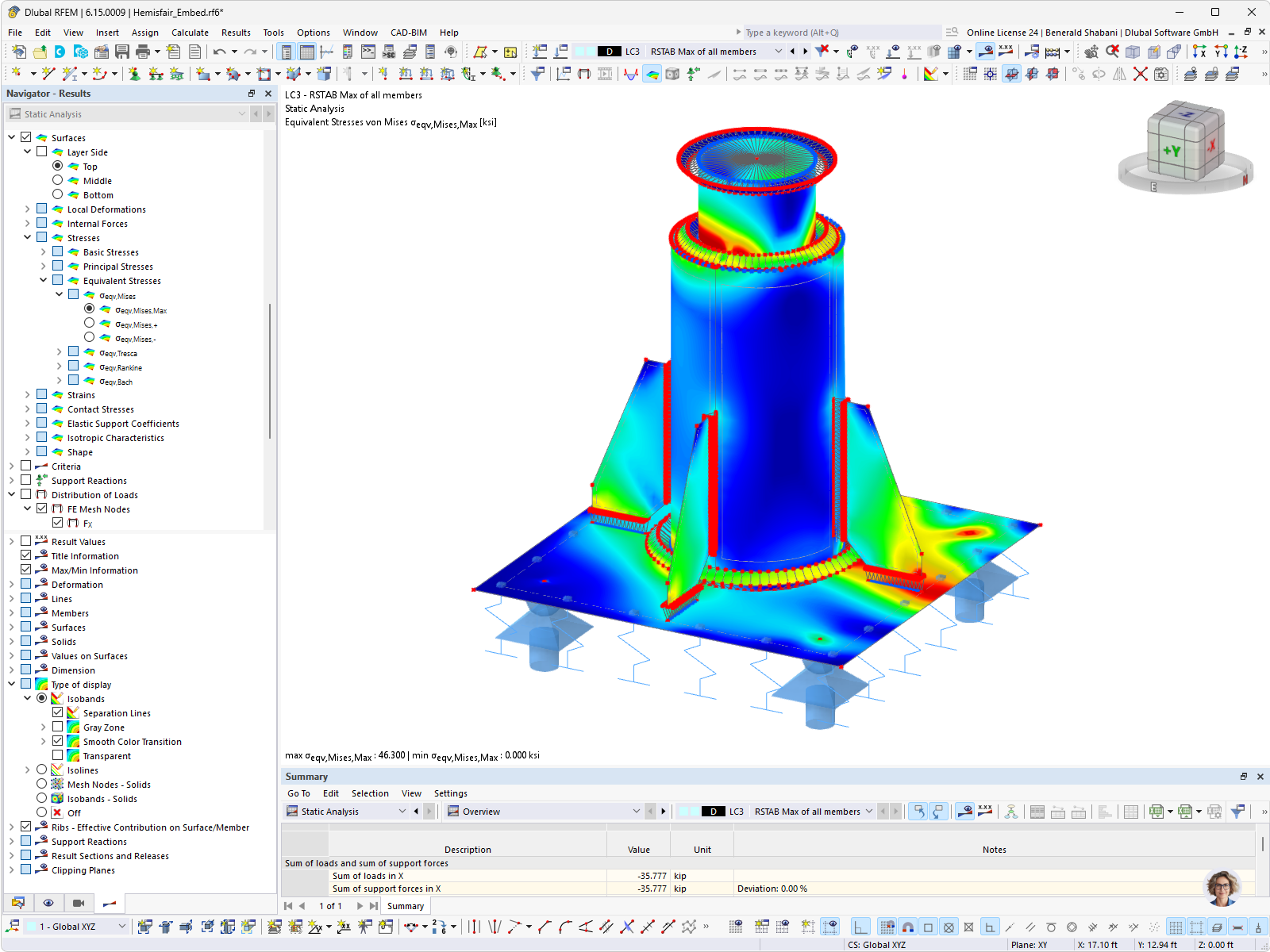

A imagem mostra os resultados de superfície na base de pilar de uma estrutura de aço no RFEM. A representação colorida visualiza as tensões comparativas de von Mises na laje de base, no pilar e nas contrachapas conectadas. Desta forma, é possível identificar as áreas com tensões mais altas e mais baixas dentro do componente estrutural. © Novum Structures
Utilizado em
Modelo 3D
Não é possível fazer download
Projeto de cliente/só para visualização
Mais sobre modelo 3D
Especificações
| Número de nós | 2121 |
| Número de linhas | 3158 |
| Número de barras | 1304 |
| Número de superfícies | 242 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 1 |
| Peso total | 0,278 t |
| Dimensões (métricas) | 0,610 x 0,630 x 0,610 m |
| Dimensões (imperiais) | 2 x 2.07 x 2 feet |
