Tensões Equivalentes e Deformação Plástica do Modelo FS-4mm

Resultados da análise de elementos finitos mostrando tensões equivalentes de von Mises e extensões plásticas equivalentes para um modelo de ligação de aço.

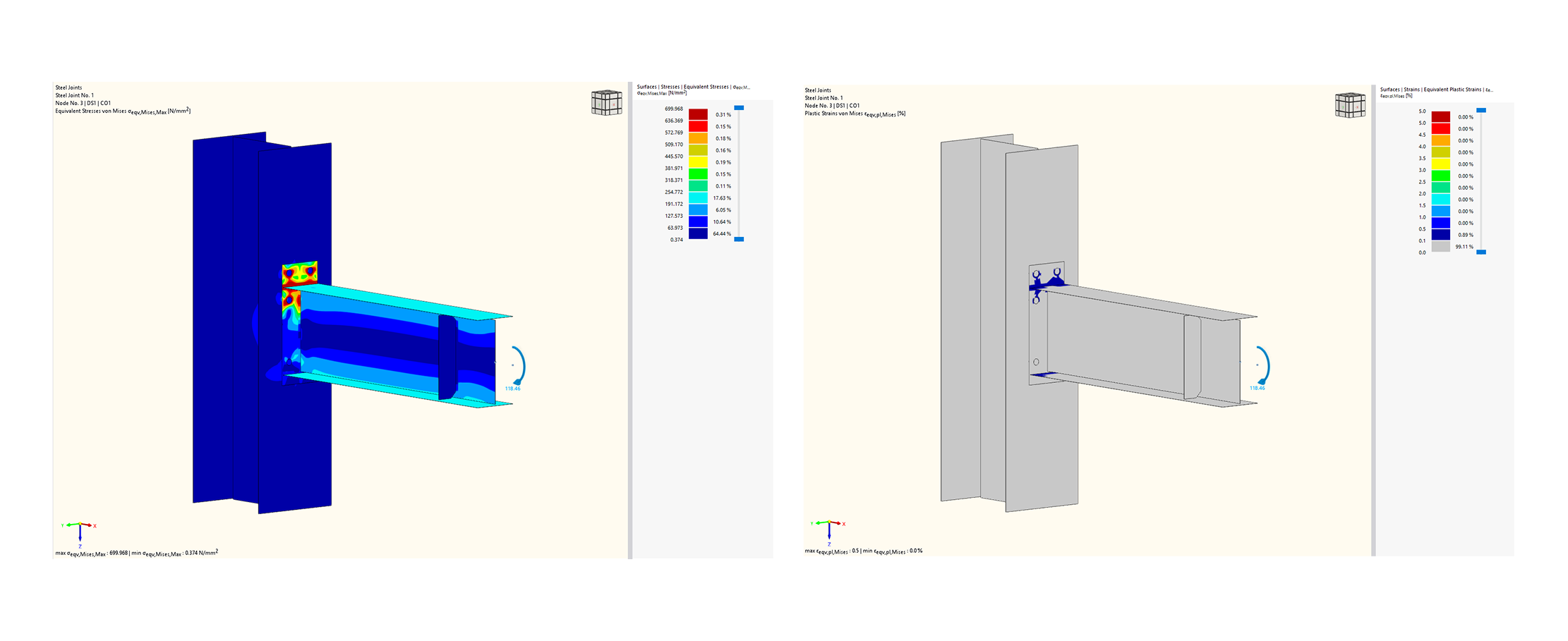

A imagem exibe a análise estrutural da ligação de aço n.º 1 (nó n.º 3) para o modelo FS-4mm. A vista à esquerda visualiza a distribuição das tensões equivalentes segundo von Mises, a vista à direita ilustra as extensões plásticas equivalentes. Esta comparação permite uma avaliação do comportamento elasto-plástico e da capacidade resistente do pormenor da ligação.
