Tensões equivalentes e deformação plástica do modelo FS-2mm

Análise de elementos finitos de uma ligação de aço mostrando as tensões equivalentes de von Mises e as deformações plásticas sob carga. A visualização exibe a distribuição de tensões e a deformação na área da ligação.

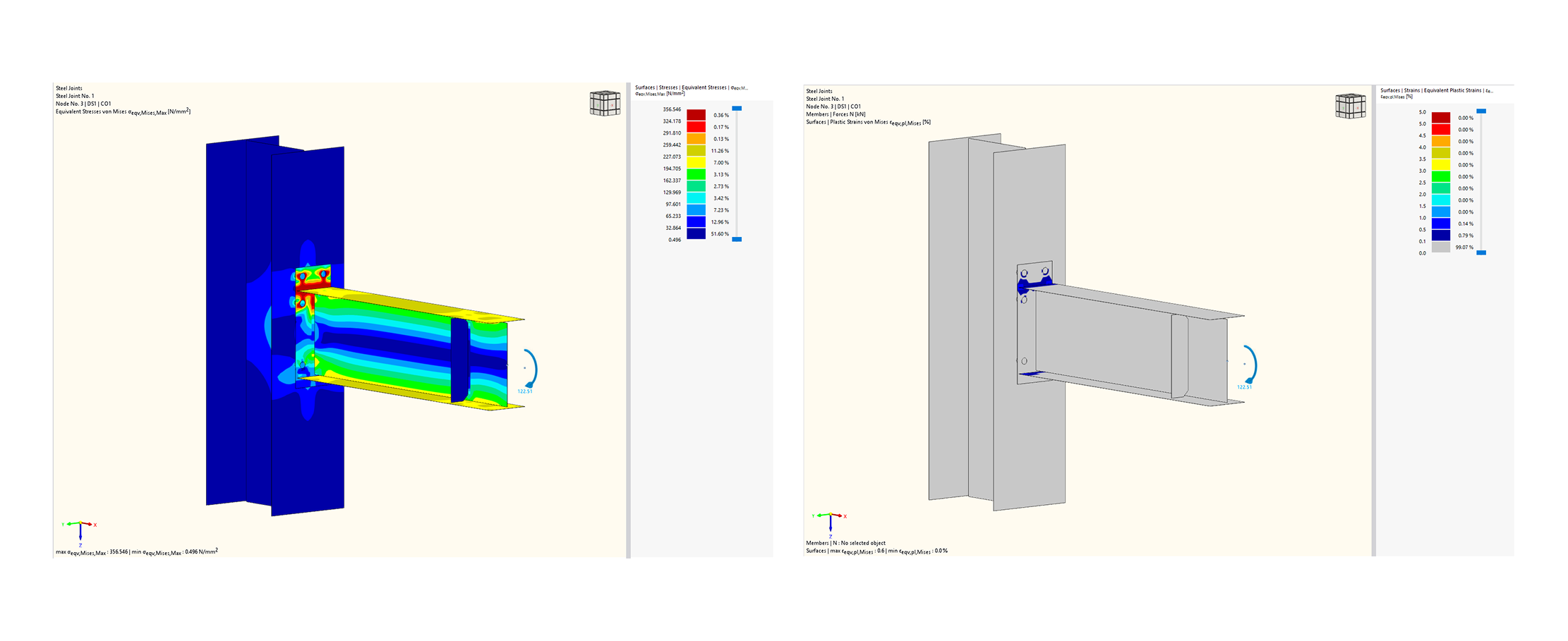

A análise mostra os resultados para a Ligação de Aço N.º 1, Nó N.º 3. A vista à esquerda mostra as tensões equivalentes, a vista à direita mostra as extensões plásticas equivalentes. Ambas as visualizações representam a resposta estrutural de um modelo FS-2mm sob forças aplicadas.
