Parametric Gable Roof Hall
Projeto paramétrico de um pavilhão com cobertura de duas águas, evidenciando detalhes estruturais e configuração espacial para uma distribuição otimizada de cargas.

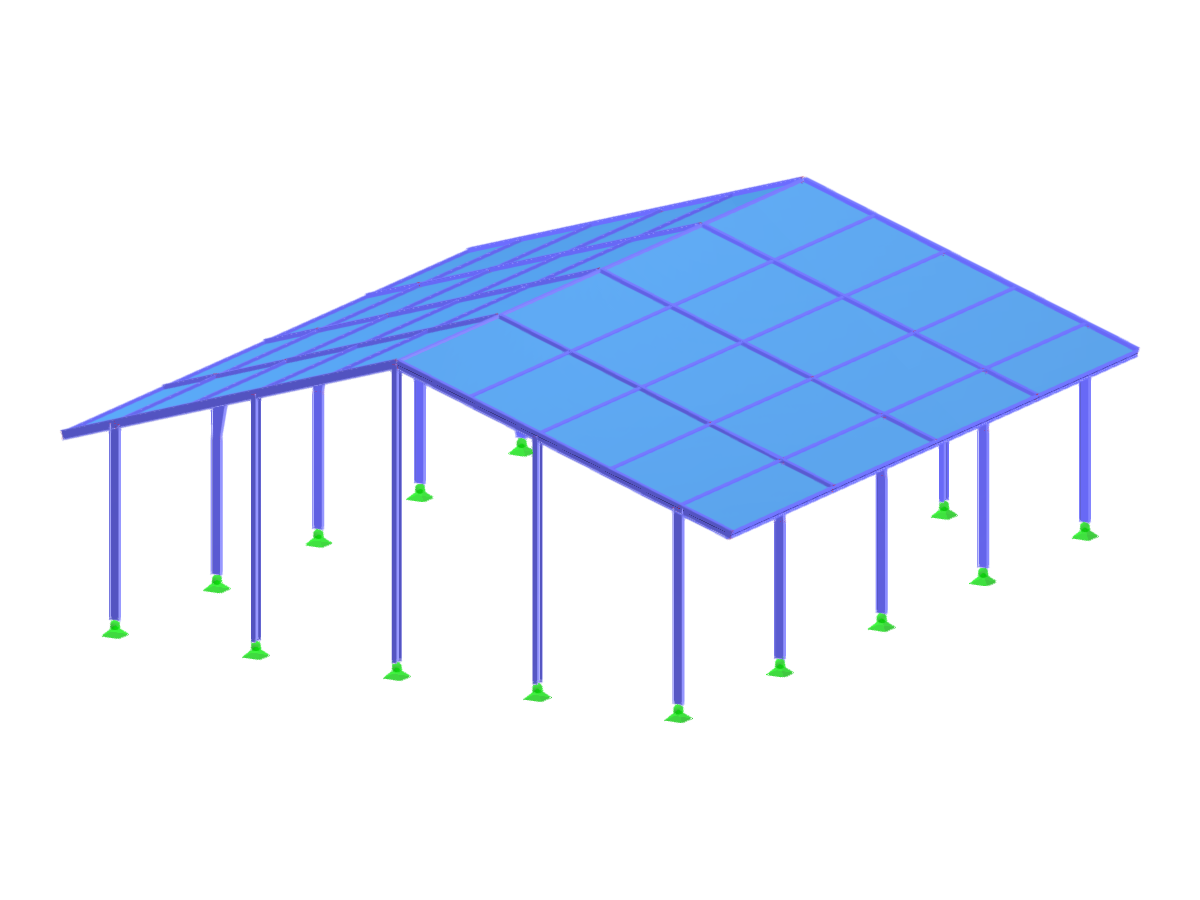

A imagem apresenta um modelo estrutural detalhado de um pavilhão de cobertura em empena concebido parametricamente. Ilustra a disposição das vigas e dos apoios essenciais para a manutenção da integridade estrutural. O modelo destaca como os ajustes paramétricos podem afetar as dimensões espaciais e a capacidade de suporte de carga. Tais conceções permitem uma utilização eficiente dos recursos e flexibilidade na modificação das dimensões para cumprir requisitos específicos.
Utilizado em
Modelo 3D
Especificações
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 81 |
| Número de linhas | 99 |
| Número de barras | 92 |
| Número de superfícies | 2 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 8,838 t |
| Dimensões (métricas) | 19,000 x 7,600 x 20,000 m |
| Dimensões (imperiais) | 62.34 x 24.93 x 65.62 feet |
