Cálculo de Viga Contínua com Rótulas e Extremidades em Balanço

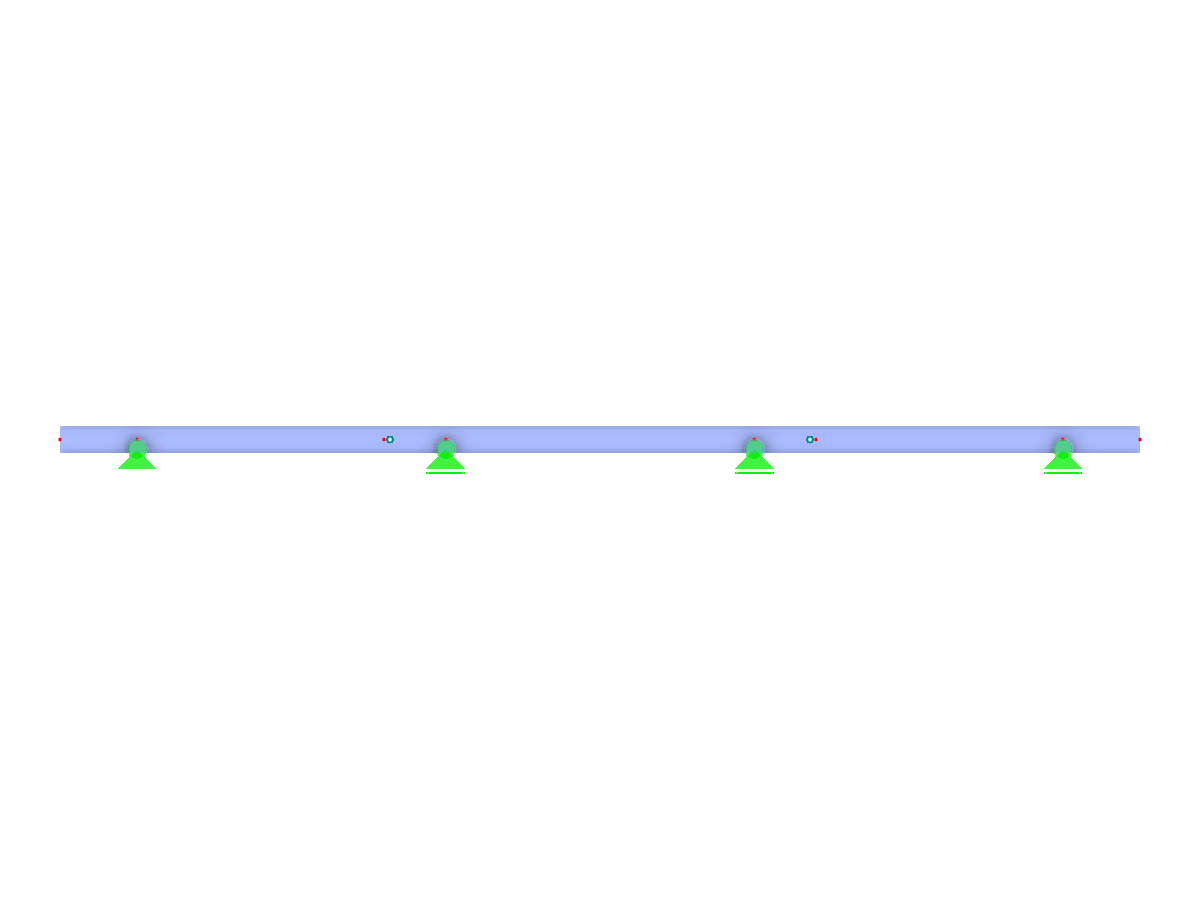

Diagrama de uma viga Gerber com rótulas em vãos ímpares e extremidades em balanço, demonstrando características de dimensionamento estrutural.
A imagem mostra a representação de uma viga contínua com rótulas inseridas em pontos específicos para criar uma viga Gerber. O projeto da viga inclui tramos ímpares equipados com rótulas e extremidades em balanço em ambos os lados. As rótulas permitem o movimento de rotação, que pode ser utilizado no projeto para simplificar a análise e a construção. Esta configuração estrutural é ideal para gerir eficientemente a distribuição de cargas.
Utilizado em
Modelo 3D
Especificações
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 8 |
| Número de linhas | 7 |
| Número de barras | 7 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 7 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,131 t |
| Dimensões (métricas) | 7,000 x 0,000 x 0,000 m |
| Dimensões (imperiais) | 22.97 x 0 x 0 feet |
