Estrutura de aço do estacionamento coberto em Čelákovicích

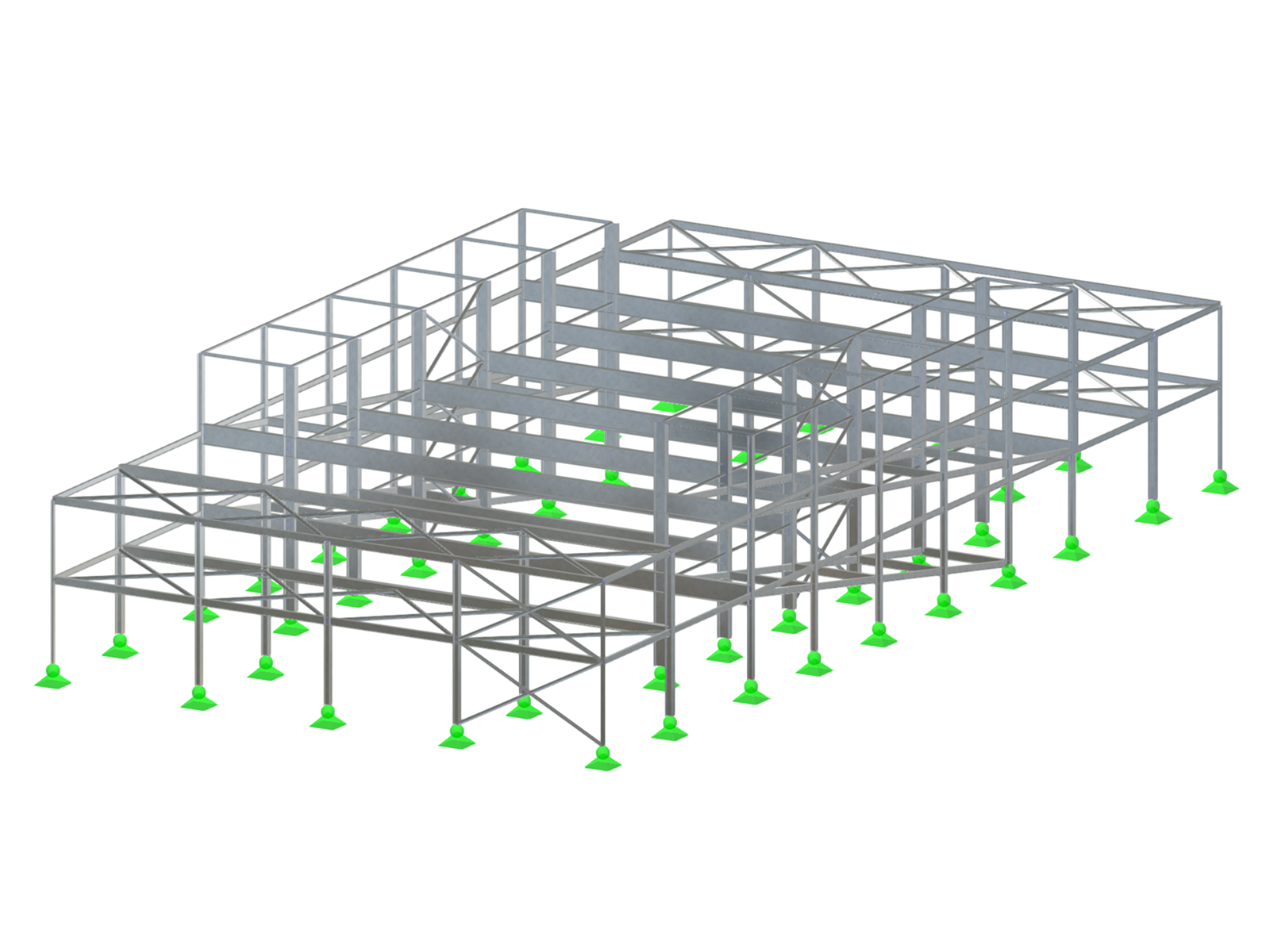

Estrutura de aço de um edifício de estacionamento de dois pisos, 47,62 × 24,5 m, elevação 9,4 m, Čelákovice. Inclinação enviesada de 1,75 %, pórticos HEA 500.
[Irina Okilova] projetou uma estrutura de aço de dois andares de um estacionamento coberto para Čelákovice. O esquema de suporte de carga principal consiste em pórticos feitos de pilares HEA 500 e travessas soldadas com um comprimento do vão de 16,5 m. Em ambos os lados, existem abrigos, as paredes de empena contêm pilares HEA 220. As dimensões totais são 47,62 × 24,5 m com uma elevação de 9,4 m.
Utilizado em
Modelo 3D
Especificações
| Número de nós | 290 |
| Número de linhas | 439 |
| Número de barras | 356 |
| Número de superfícies | 41 |
| Número de sólidos | 0 |
| Número de casos de carga | 12 |
| Número de combinações de cargas | 22 |
| Número de combinações de resultados | 0 |
| Peso total | 104,827 t |
| Dimensões (métricas) | 24,500 x 9,760 x 47,620 m |
| Dimensões (imperiais) | 80.38 x 32.02 x 156.23 feet |
