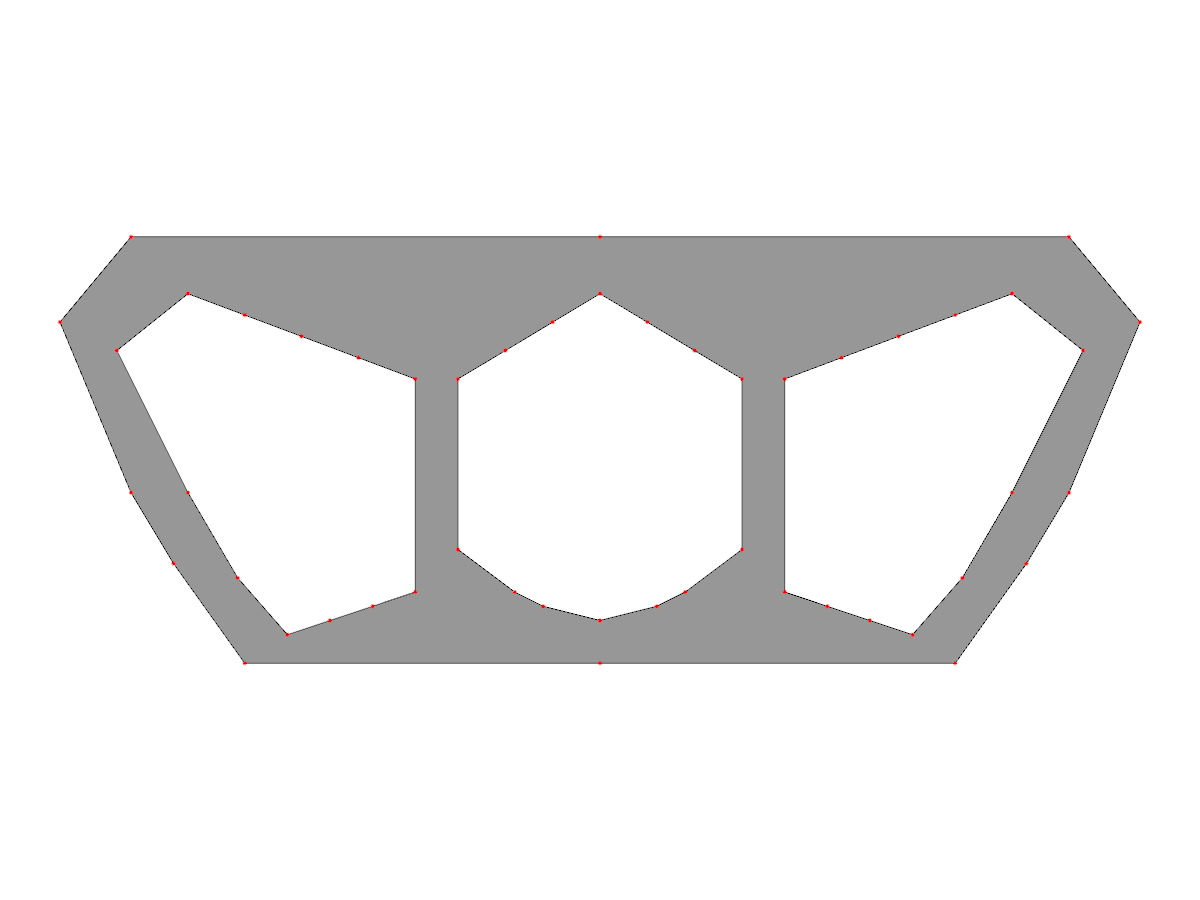

Secção Transversal Paramétrica de Viga em Caixão de Três Células

Um modelo paramétrico de seção transversal de viga em caixão tricelular criado no RSECTION, mostrando a definição geométrica com nós e linhas para análise estrutural.
A imagem exibe uma seção paramétrica de viga em caixão tri-celular definida na aplicação RSECTION. A geometria consiste num contorno poligonal exterior e três recortes interiores que representam células ocas. Os nós vermelhos marcam os vértices dos segmentos lineares que formam o perfil de parede fina. O RSECTION permite a definição de secções transversais arbitrárias para determinar propriedades como a área e os momentos de inércia para posterior análise estrutural no RFEM ou no RSTAB.
