Análise Estrutural de Outdoor de Três Lados

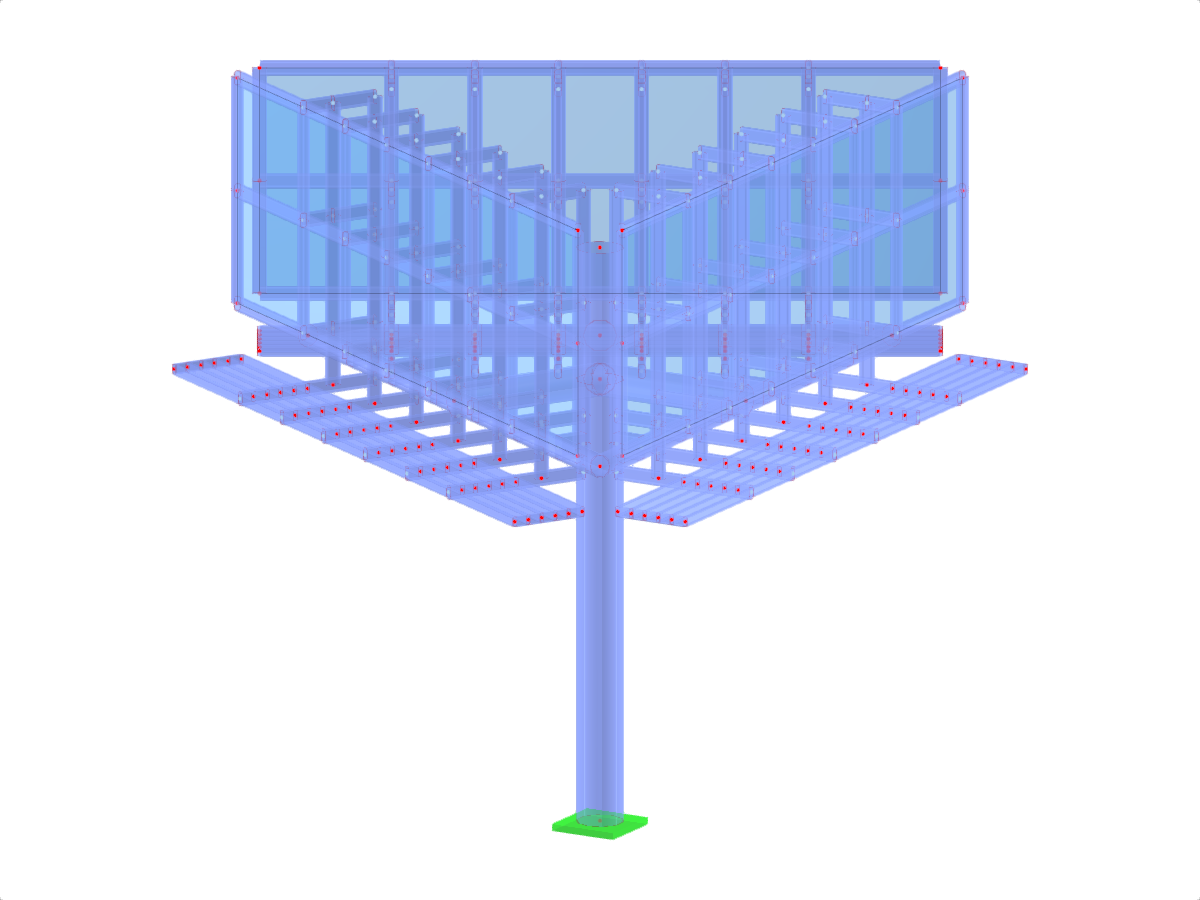

Detalhe estrutural de uma estrutura de painel publicitário de três lados utilizando software de análise avançado.
A imagem representa a estrutura de um outdoor de três faces analisado com recurso a software de engenharia avançado. Destaca a disposição e conectividade dos componentes de aço projetados para garantir estabilidade e durabilidade. O modelo ilustra metodologias de análise de elementos finitos aplicadas a uma infraestrutura publicitária real.
Utilizado em
Modelo 3D
Especificações
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 405 |
| Número de linhas | 557 |
| Número de barras | 545 |
| Número de superfícies | 3 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 14,294 t |
| Dimensões (métricas) | 7,579 x 7,400 x 8,752 m |
| Dimensões (imperiais) | 24.87 x 24.28 x 28.71 feet |
