Viga em consola com abertura na alma e superfícies de perfil T

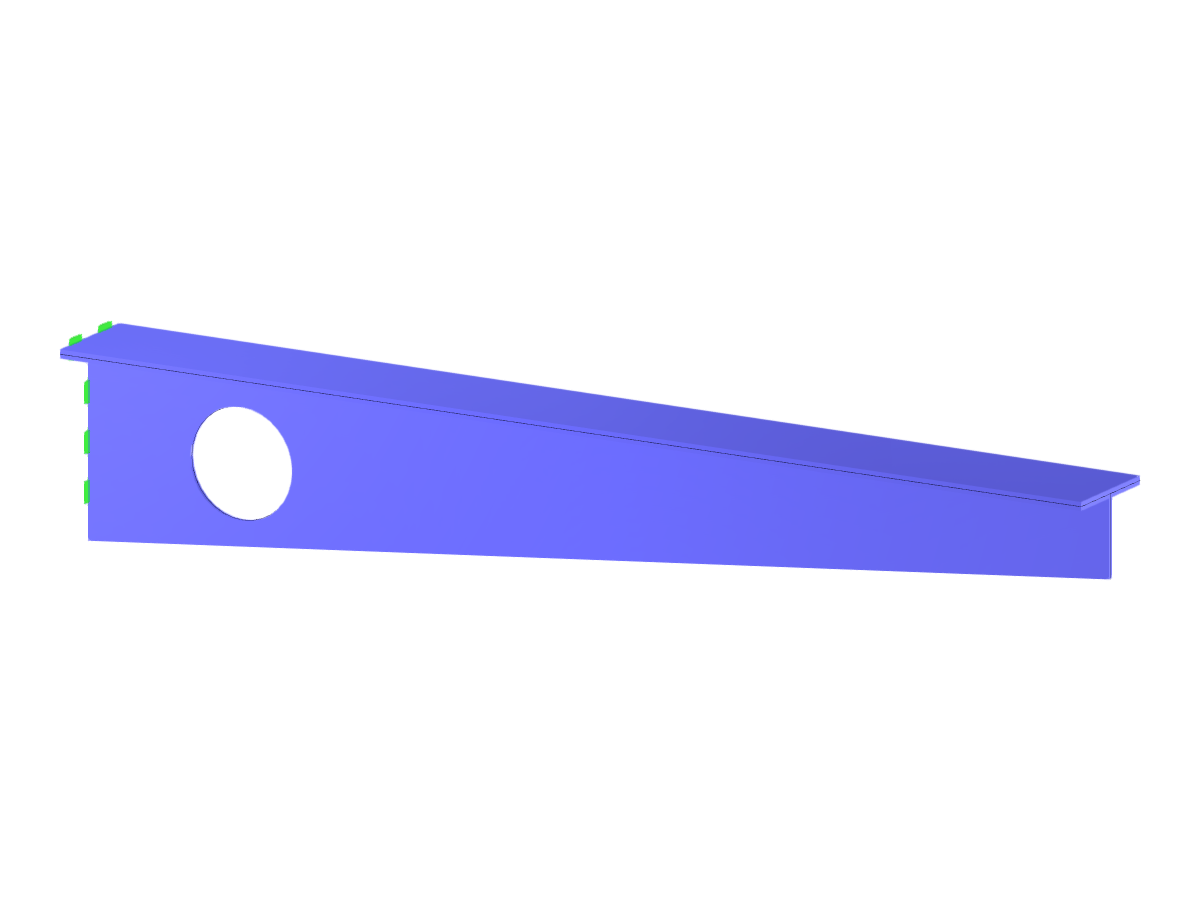

Estrutura em viga em consola com um perfil em T apresentando uma abertura na alma, criada com superfícies.
A imagem representa uma estrutura em consola composta por elementos de superfície. Apresenta um perfil em T com uma abertura distinta na alma, mostrando uma abordagem de dimensionamento comum para reduzir a utilização de material mantendo a integridade estrutural. Esta abertura pode servir propósitos funcionais, como a redução de peso ou a passagem de instalações.
Utilizado em
Modelo 3D
Especificações
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 9 |
| Número de linhas | 11 |
| Número de barras | 0 |
| Número de superfícies | 3 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,087 t |
| Dimensões (métricas) | 2,000 x 0,350 x 0,200 m |
| Dimensões (imperiais) | 6.56 x 1.15 x 0.66 feet |
