Fish-Bellied Timber Girders Linear

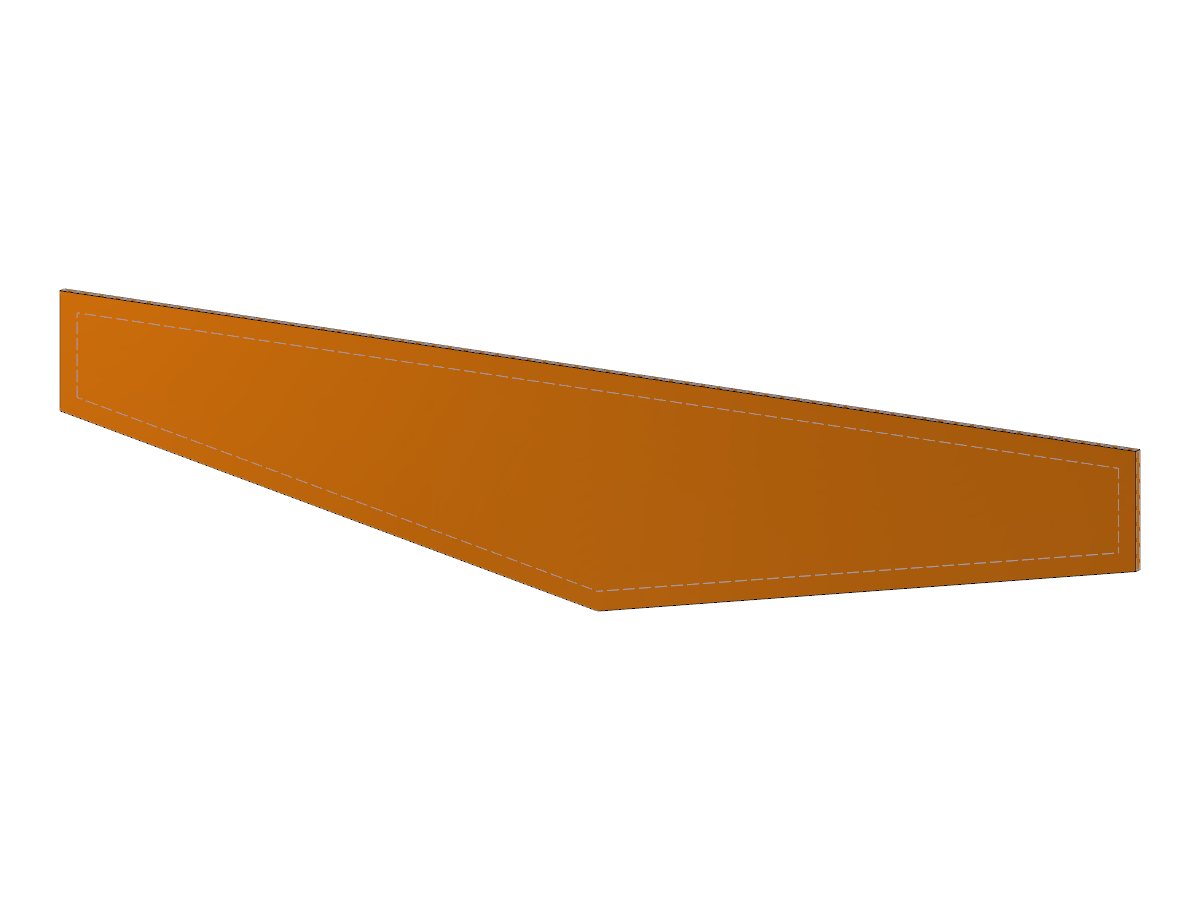

Análise linear de vigas em barriga de peixe de madeira demonstrando o comportamento estrutural.
A imagem representa uma análise estrutural de vigas de madeira com perfil barriga de peixe, com foco no seu comportamento linear. As vigas, caracterizadas pela sua forma distinta em barriga de peixe, são analisadas para compreender a distribuição de cargas e as características de desempenho. Este tipo de dimensionamento de viga privilegia a utilização eficiente do material e a forma estética.
Modelo 3D
Especificações
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 10 |
| Número de linhas | 15 |
| Número de barras | 0 |
| Número de superfícies | 7 |
| Número de sólidos | 1 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,169 t |
| Dimensões (métricas) | 7,500 x 1,500 x 0,050 m |
| Dimensões (imperiais) | 24.61 x 4.92 x 0.16 feet |
