Estruturas de Superfície Hypar com Geometria Anticlástica

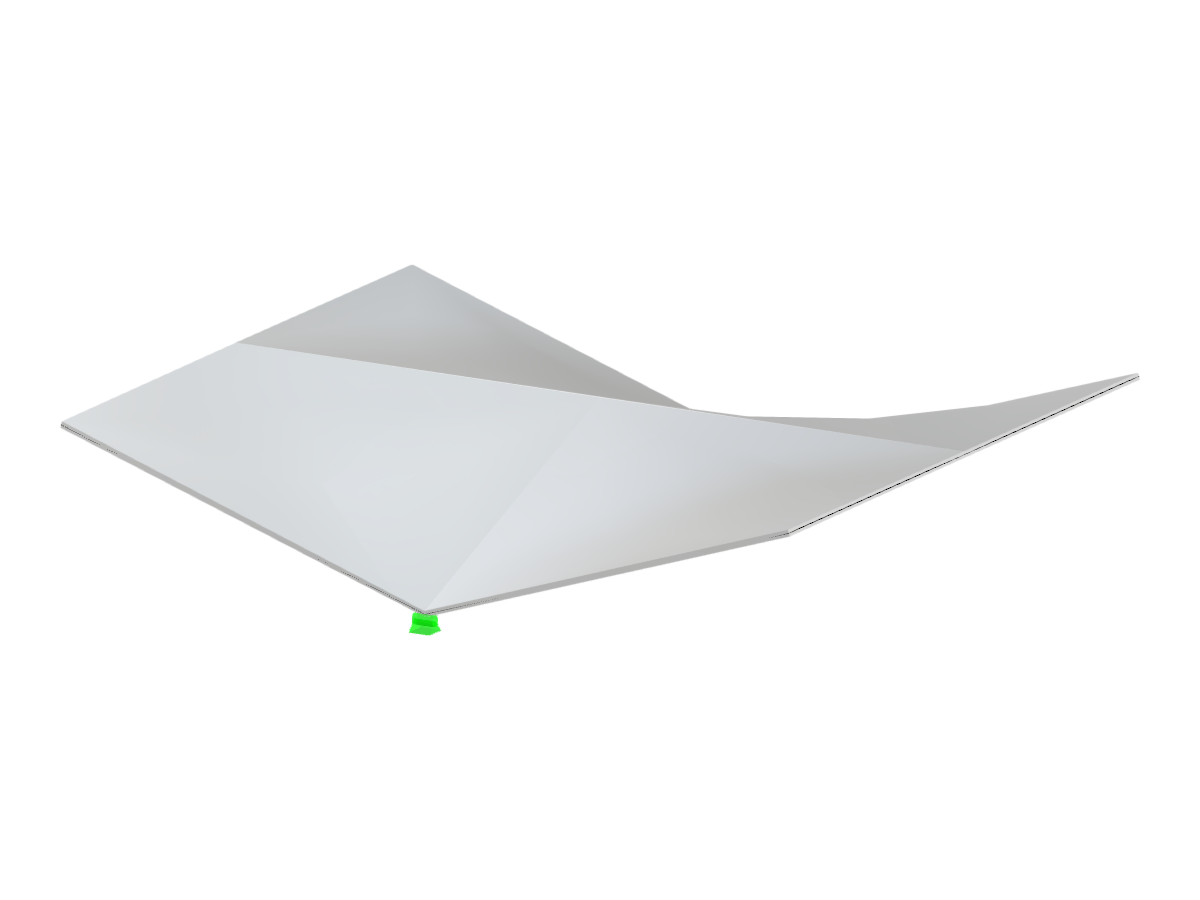

Estruturas de casca anticlástica com quatro superfícies paraboloides hiperbólicas sobre uma planta retangular com duas condições de contorno e dobras num só nível.
A imagem mostra estruturas de casca anticlásticas conhecidas como superfícies "hypar", compostas por quatro elementos paraboloides hiperbólicos dispostos em uma planta retangular. A configuração inclui dois bordos e duas dobras num único nível. Este arranjo estrutural é frequentemente utilizado pela sua estética apelativa e eficiência estrutural em projetos arquitetónicos.
Utilizado em
Modelo 3D
Especificações
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 9 |
| Número de linhas | 12 |
| Número de barras | 0 |
| Número de superfícies | 4 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 31,315 t |
| Dimensões (métricas) | 12,000 x 2,000 x 10,000 m |
| Dimensões (imperiais) | 39.37 x 6.56 x 32.81 feet |
