Estrutura de abóbada em barril com análise de diafragma

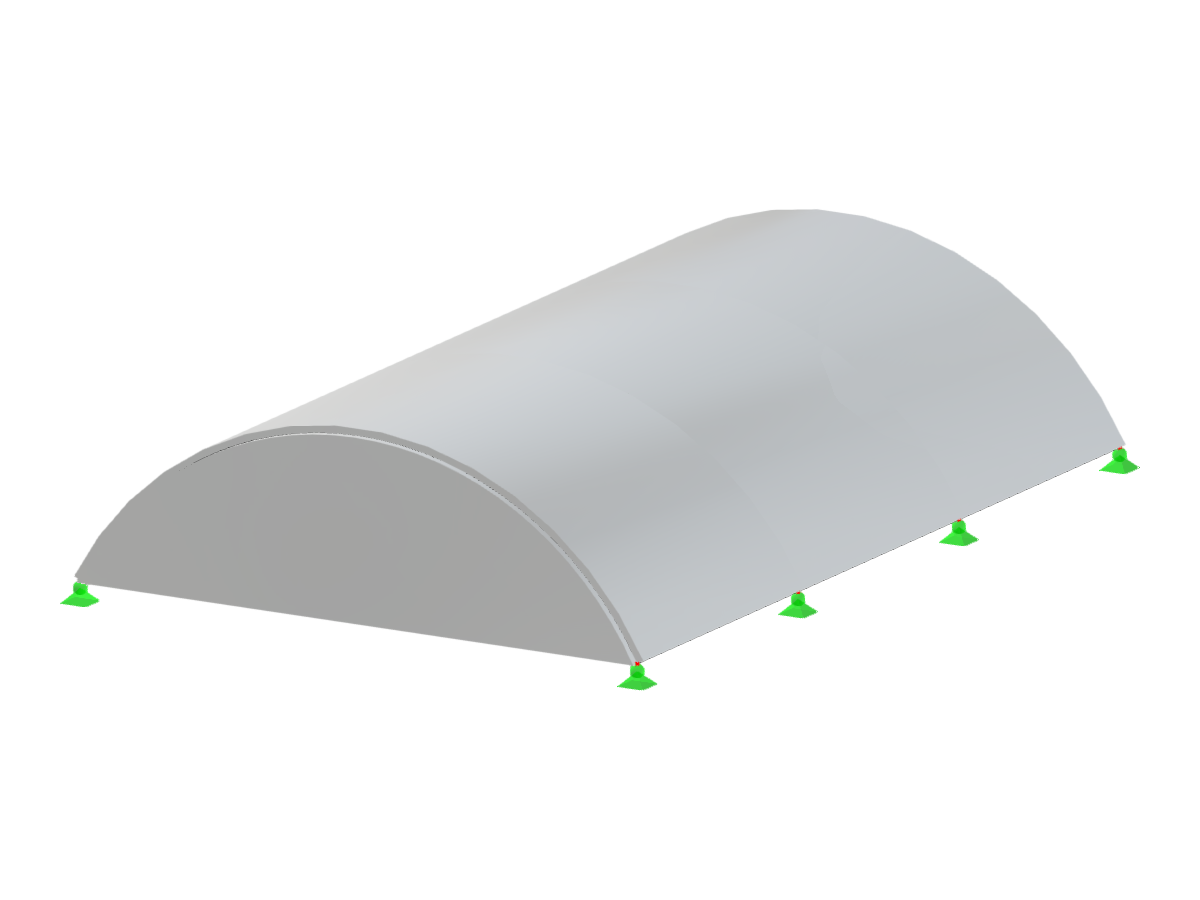

Análise estrutural de uma abóbada em barril com diafragma, utilizando geometria de altura-raio.
Uma estrutura de abóbada em barril é analisada com uma forma semicilíndrica, caracterizada pela sua altura e geometria de raio. A estrutura integra elementos de diafragma para melhoria da estabilidade. Este tipo de abóbada é normalmente usado para aplicações arquitetónicas de grande vão. O seu dimensionamento envolve dinâmicas complexas de distribuição de cargas.
Utilizado em
Modelo 3D
Especificações
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 8 |
| Número de linhas | 14 |
| Número de barras | 0 |
| Número de superfícies | 7 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 10,769 t |
| Dimensões (métricas) | 4,000 x 1,200 x 6,000 m |
| Dimensões (imperiais) | 13.12 x 3.94 x 19.69 feet |
