Abóbada cilíndrica com geometria de diafragma

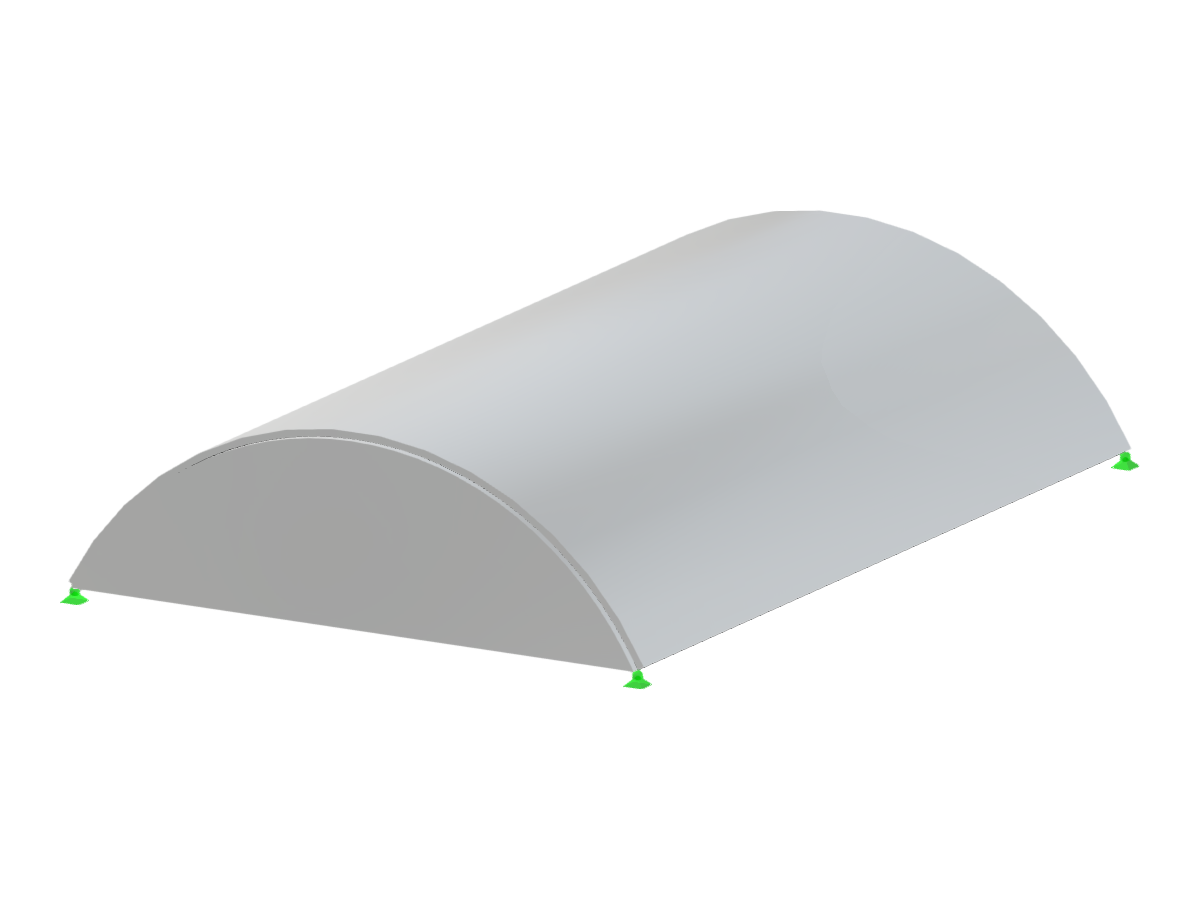

Vista detalhada de uma estrutura de abóbada de berço semicilíndrica com geometria de diafragma definida por altura e raio.
A imagem representa uma abóbada de berço semicilíndrica caracterizada por uma geometria de diafragma. A geometria da abóbada é definida através da sua altura e raio, ilustrando um arco semicircular suave. O planeamento estrutural enfatiza a integração de elementos de diafragma que proporcionam estabilidade e suporte. Esta configuração é frequentemente aplicada em engenharia arquitetónica e estrutural para alcançar uma distribuição de carga eficiente.
Utilizado em
Modelo 3D
Especificações
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 4 |
| Número de linhas | 6 |
| Número de barras | 0 |
| Número de superfícies | 3 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 9,059 t |
| Dimensões (métricas) | 4,000 x 1,200 x 6,000 m |
| Dimensões (imperiais) | 13.12 x 3.94 x 19.69 feet |
