Usztywnienie przy rozciąganiu | Współczynnik aktywacji: pojemność, kąt i pozycja

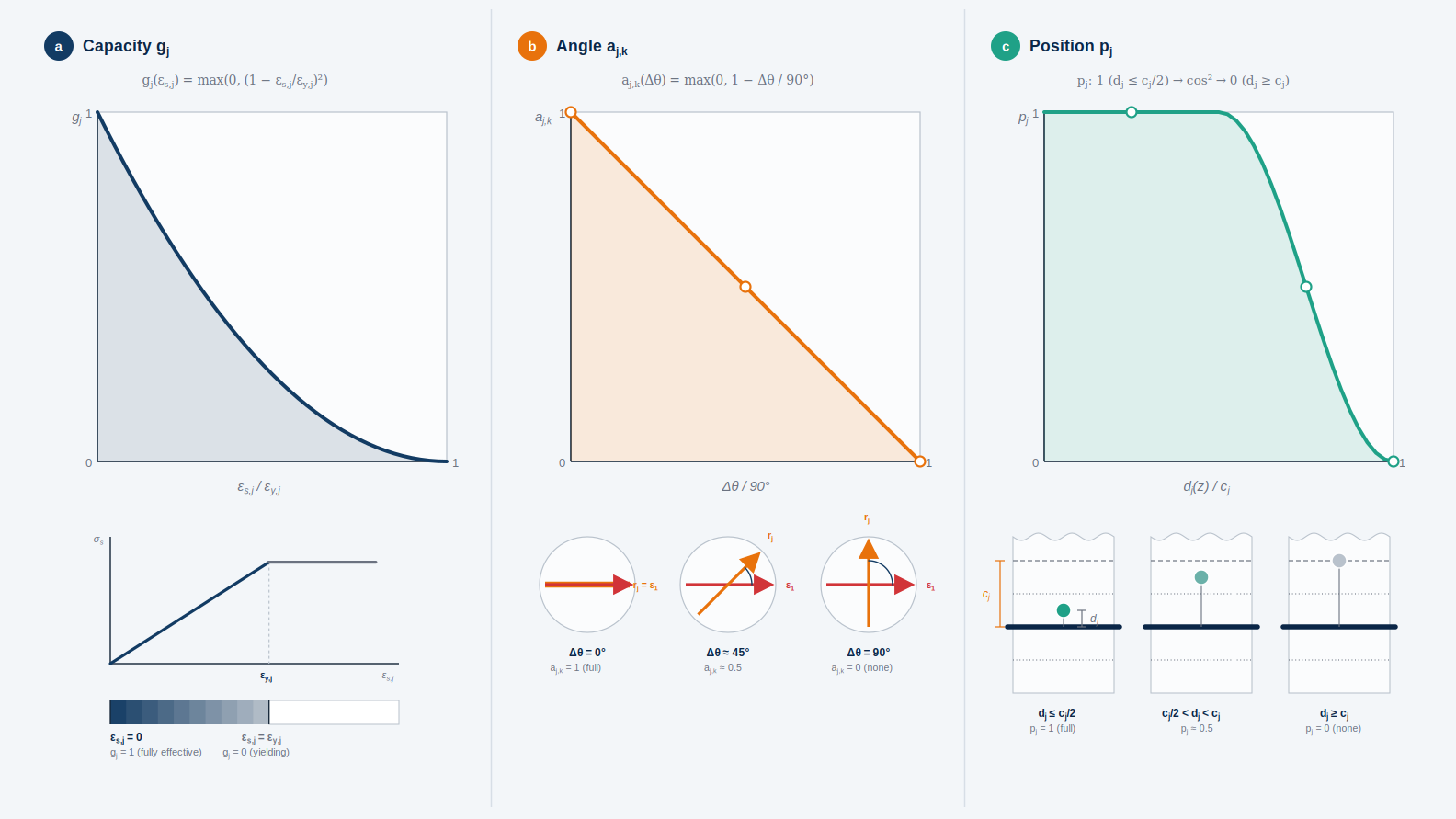

Wykresy trzech współczynników cząstkowych współczynnika aktywacji, pojemności, kąta i pozycji lokalnego rozszerzenia anizotropowego wzmocnienia rozciągającego
Grafika trzyczęściowa przedstawiająca multiplikatywne współczynniki częściowe współczynnika aktywacji Δα_j,k. Część a pokazuje współczynnik pojemności g_j jako krzywą malejącą kwadratowo od 1 do 0 w funkcji stosunku odkształcenia zbrojenia do odkształcenia odpowiadającego granicy plastyczności, uzupełnioną o odpowiednią krzywą naprężenie-odkształcenie zbrojenia. Część b pokazuje współczynnik kąta a_j,k jako linię prostą malejącą liniowo od 1 do 0 w funkcji kąta między kierunkiem zbrojenia a kierunkiem głównych naprężeń rozciągających, odniesionego do 90 stopni, z trzema przykładowymi szkicami dla 0, 45 i 90 stopni. Część c pokazuje współczynnik położenia p_j jako krzywą o przejściu cos², w pełni skuteczną w obrębie połowy otuliny betonowej, malejącą do pełnej otuliny betonowej i zerową powyżej, z trzema szkicami przekrojów jako objaśnieniem.
