Stołówka szkoły podstawowej Otzenrath jako model RFEM w konstrukcji hybrydowej
Model 3D budynku stołówki szkoły podstawowej w Otzenrath w konstrukcji hybrydowej z stropem drewnianym i ścianami betonowymi, utworzony w RFEM z Nawigatorem, przypadkami obciążenia i zestawieniem materiałów.

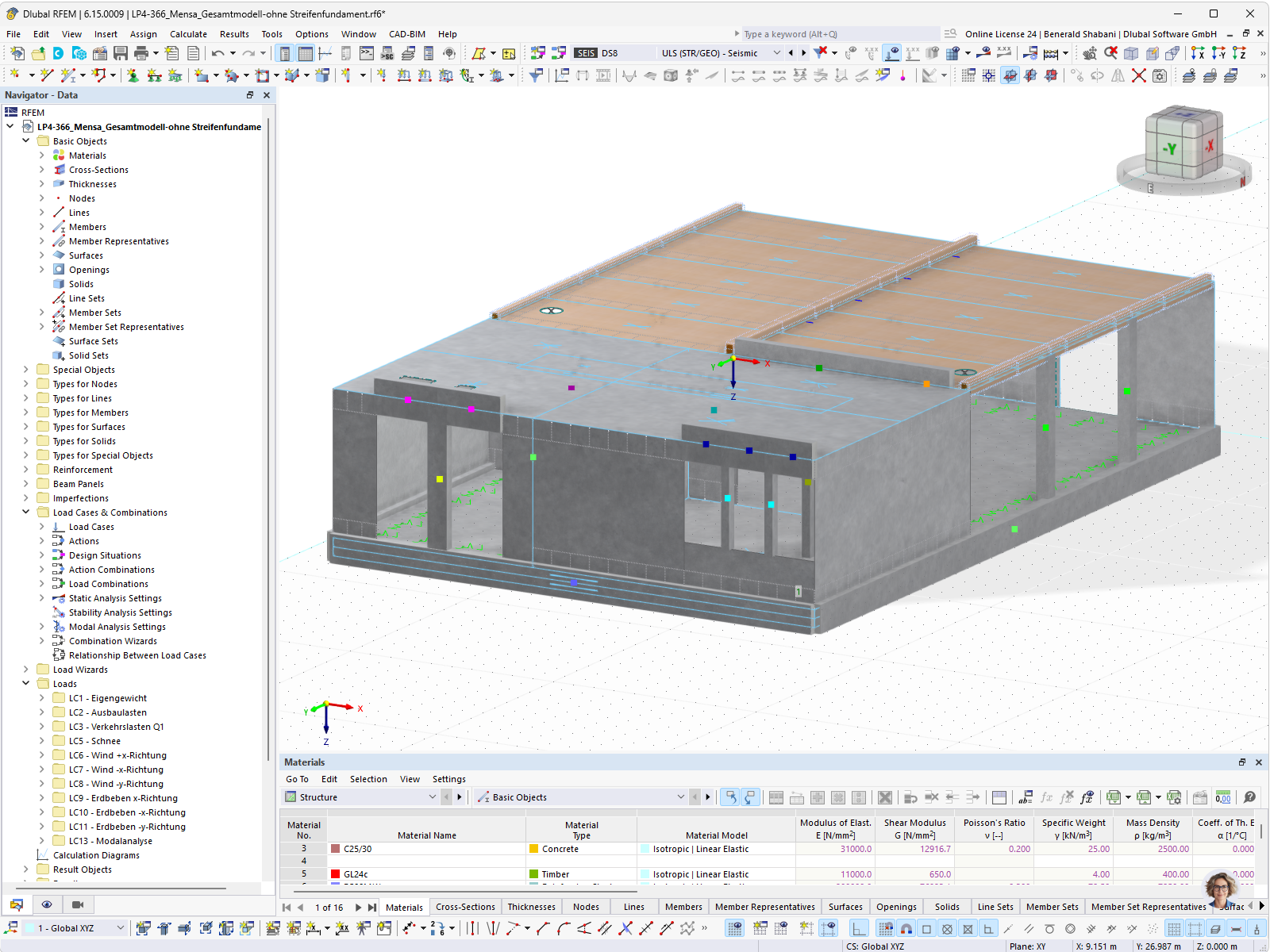

Obraz przedstawia model 3D stołówki szkoły podstawowej Otzenrath w konstrukcji hybrydowej w programie RFEM 6.15.0009. Konstrukcja nośna składa się ze ścian żelbetowych z otworami okiennymi i drzwiowymi oraz stropu drewnianego z materiału C24. W Nawigatorze znajdują się struktury obiektów, przypadki obciążenia, takie jak ciężar własny, obciążenia zabudowy, obciążenia wiatrem i obciążenia sejsmiczne, a także analiza modalna. Tabela materiałów zawiera zastosowane materiały budowlane drewno C24 i beton C25/30 wraz z ich właściwościami, takimi jak moduł sprężystości i moduł ścinania. Koncepcja przypadków obciążenia obejmuje między innymi definicje oddziaływań sejsmicznych w kierunkach x i y oraz obciążenia wiatrem z różnych kierunków. © Baues + Partner
