Deformacja stropu nad 2. piętrem w RFEM
Przedstawienie kolorowe przemieszczeń uz od przypadku obciążenia ruchomym Q2 podczas analizy statycznej stropu szkoły w RFEM

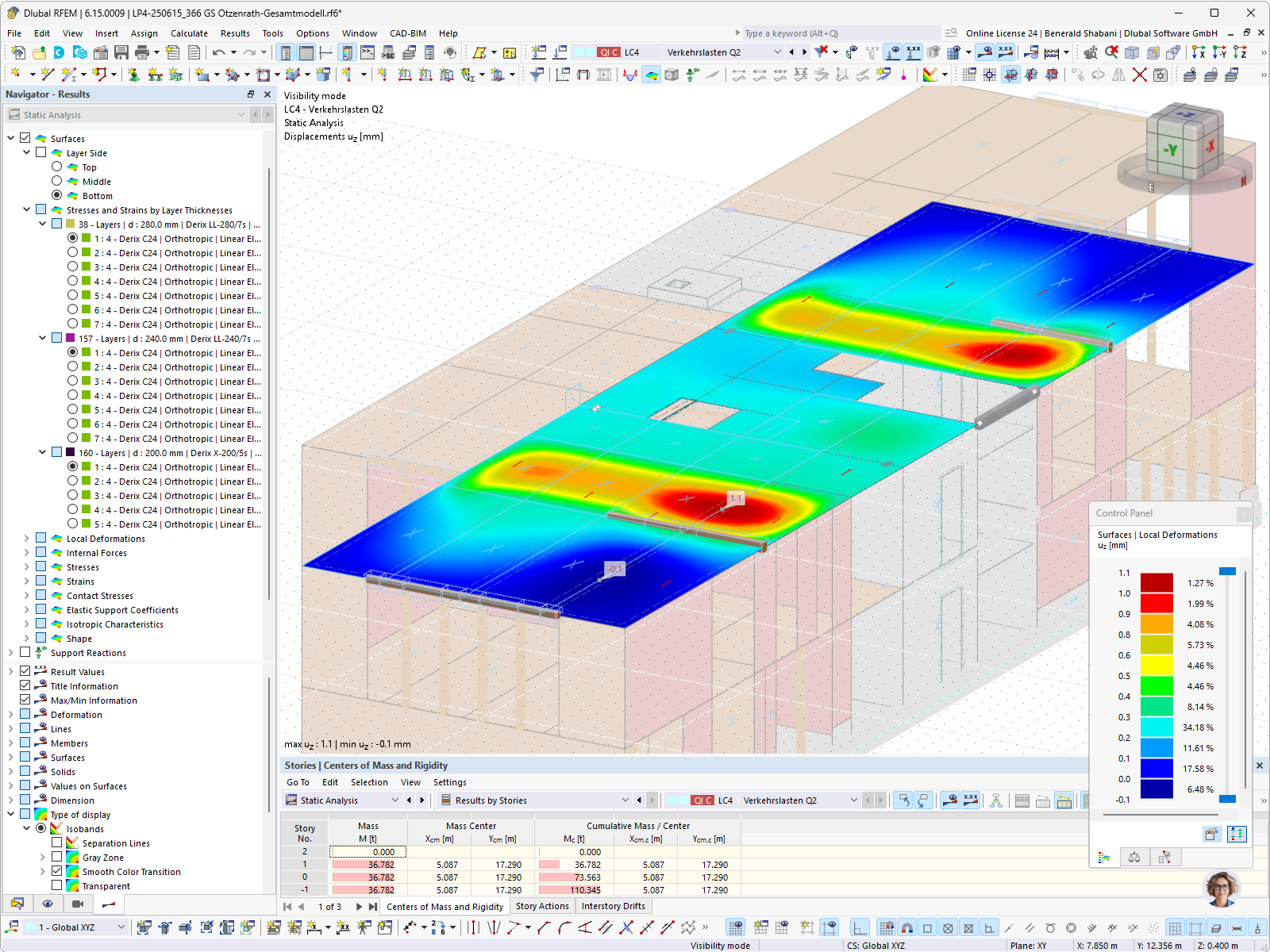

Rysunek przedstawia w RFEM wyniki analizy odkształceń uz [mm] stropu drewnianego w przypadku obciążenia LC4 – obciążenia użytkowe Q2. Kolorowe przedstawienie odkształceń lokalnych wskazuje maksymalne przemieszczenia wynoszące 1,1 mm w polach stropu, natomiast struktura Nawigatora wymienia warstwy z Derrix LL-280, Derrix C24 i Derrix X-200. W panelu sterowania wartości procentowe klas odkształceń przypisane są do obszarów wyróżnionych kolorystycznie. Pod oknem tabelarycznie zestawiono masy oraz środki masy i sztywności dla poszczególnych kondygnacji, w tym skumulowaną masę wynoszącą 110,345 t. Analiza należy do modelu ogólnego GS Otzennath szkoły podstawowej. © Baues + Partner
Model 3D
Pobranie niemożliwe
Projekt klienta / Tylko wyświetlanie
Więcej o modelu 3D
Specyfikacje
| Liczba węzłów | 613 |
| Liczba linii | 881 |
| Liczba prętów | 99 |
| Liczba powierzchni | 181 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 21 |
| Ilość KO | 1328 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 767,924 t |
| Wymiary (metryczne) | 10,030 x 11,870 x 33,930 m |
| Wymiary (imperialne) | 32.91 x 38.94 x 111.32 feet |
