Model RFEM szkoły podstawowej w budownictwie hybrydowym

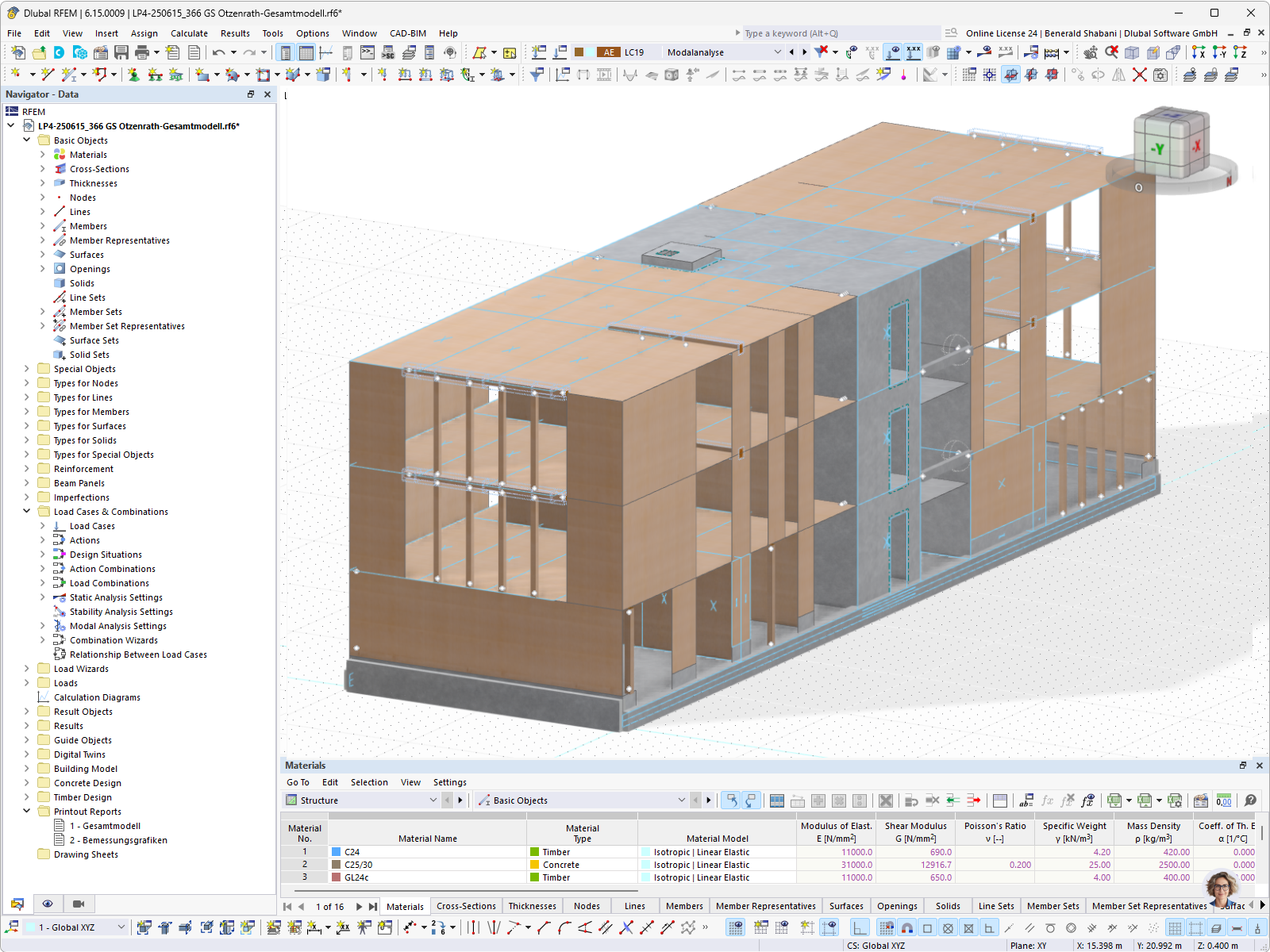

Trójwymiarowy model konstrukcyjny szkoły podstawowej w konstrukcji hybrydowej z drewnianymi stropami, rdzeniami betonowymi i ścianami usztywniającymi, przedstawiony w oprogramowaniu RFEM
Model RFEM przedstawia całą konstrukcję szkoły podstawowej Otzenrath (LP4-250615_366) jako trzypiętrowy budynek w hybrydowej konstrukcji drewniano-betonowej. Model zawiera drewniane elementy stropowe, czerwone ściany usztywniające, elementy z betonu monolitycznego oraz betonową piwnicę jako fundament. W wyświetlonej tabeli materiałów wymienione są materiały C24, C25/30 i GL24c wraz z ich modelami materiałowymi (izotropowy, liniowo sprężysty) oraz wartościami charakterystycznymi, takimi jak moduł sprężystości, moduł ścinania i współczynnik Poissona. Nawigator strukturyzuje elementy bazowe, przypadki obciążenia, kombinacje oddziaływań oraz ustawienia analizy konstrukcyjnej i analizy stateczności. Aktywny przypadek obciążenia pokazuje obciążenia użytkowe Q2. © Baues + Partner
Model 3D
Pobranie niemożliwe
Projekt klienta / Tylko wyświetlanie
Więcej o modelu 3D
Specyfikacje
| Liczba węzłów | 613 |
| Liczba linii | 881 |
| Liczba prętów | 99 |
| Liczba powierzchni | 181 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 21 |
| Ilość KO | 1328 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 767,924 t |
| Wymiary (metryczne) | 10,030 x 11,870 x 33,930 m |
| Wymiary (imperialne) | 32.91 x 38.94 x 111.32 feet |
