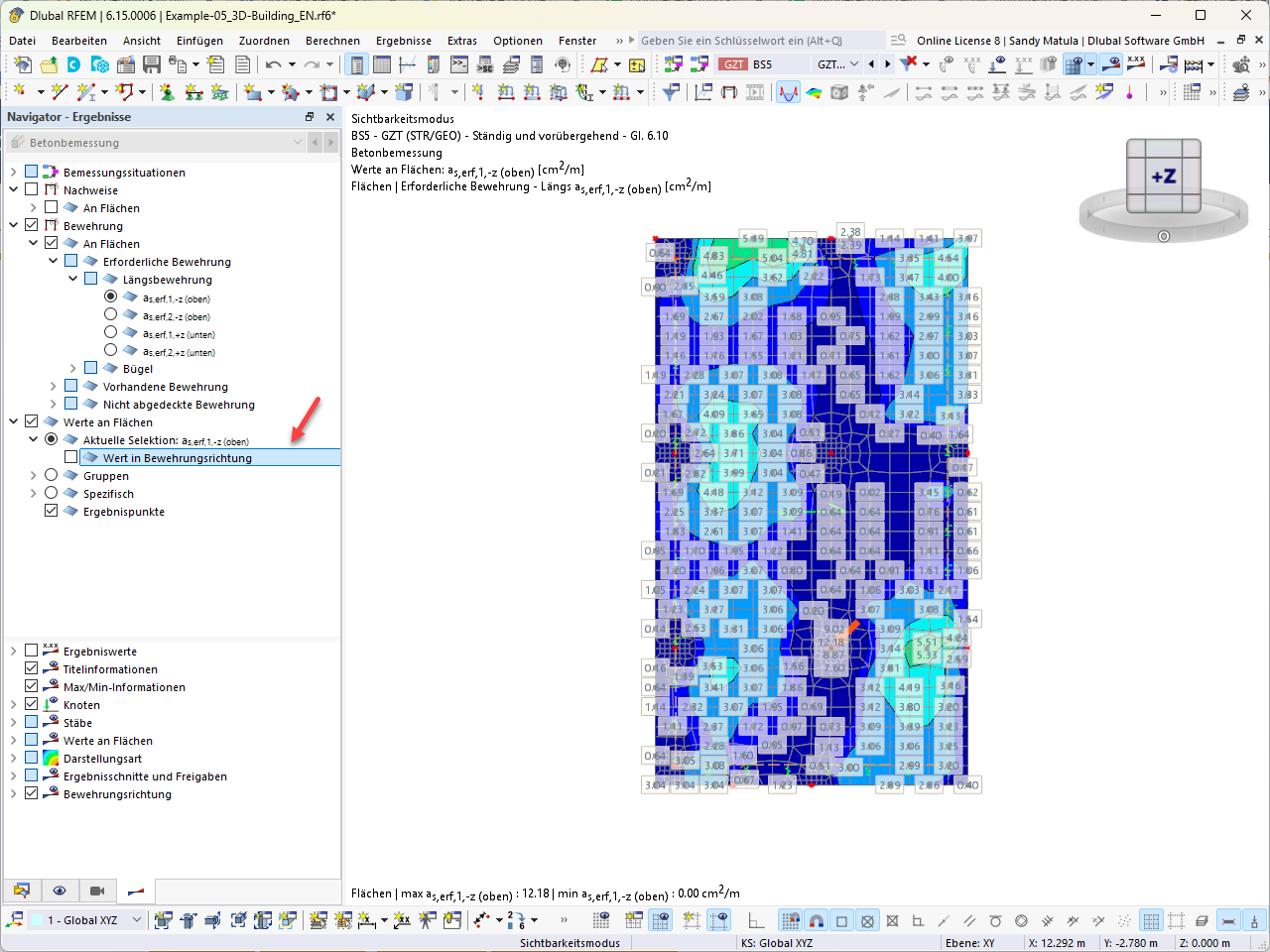

Wykres wyników wymaganego zbrojenia na powierzchniach
Graficzna prezentacja wymaganego zbrojenia podłużnego dla elementów powierzchniowych w programie wymiarującym ze skalą kolorów i danymi numerycznymi.
Prezentacja przedstawia graficzne wyniki projektowania konstrukcji betonowych dla przypadku obciążenia BS5 - GZ1 (STR/GEO) w stanie „Stały i przejściowy” wg Rów. 6.10. Nacisk położony jest na określenie wymaganego zbrojenia na elementach powierzchniowych, przy czym wartości dla zbrojenia podłużnego as,erf1,z (góra) przedstawione są w cm²/m. Nawigator wyświetla różne opcje oceny, takie jak zbrojenie podłużne i istniejące oraz strzemiona; przy tym opcja „Wartość w kierunku zbrojenia” jest dezaktywowana. Izolinie i wartości liczbowe na powierzchniach elementów skończonych wizualizują rozkład ilości zbrojenia, przy czym wskazana jest wartość maksymalna 12,18 cm²/m.
