Naprężenie zastępcze i odkształcenie plastyczne modelu FS-4mm

Wyniki analizy metodą elementów skończonych przedstawiające zastępcze naprężenia von Misesa oraz zastępcze odkształcenia plastyczne dla modelu węzła stalowego.

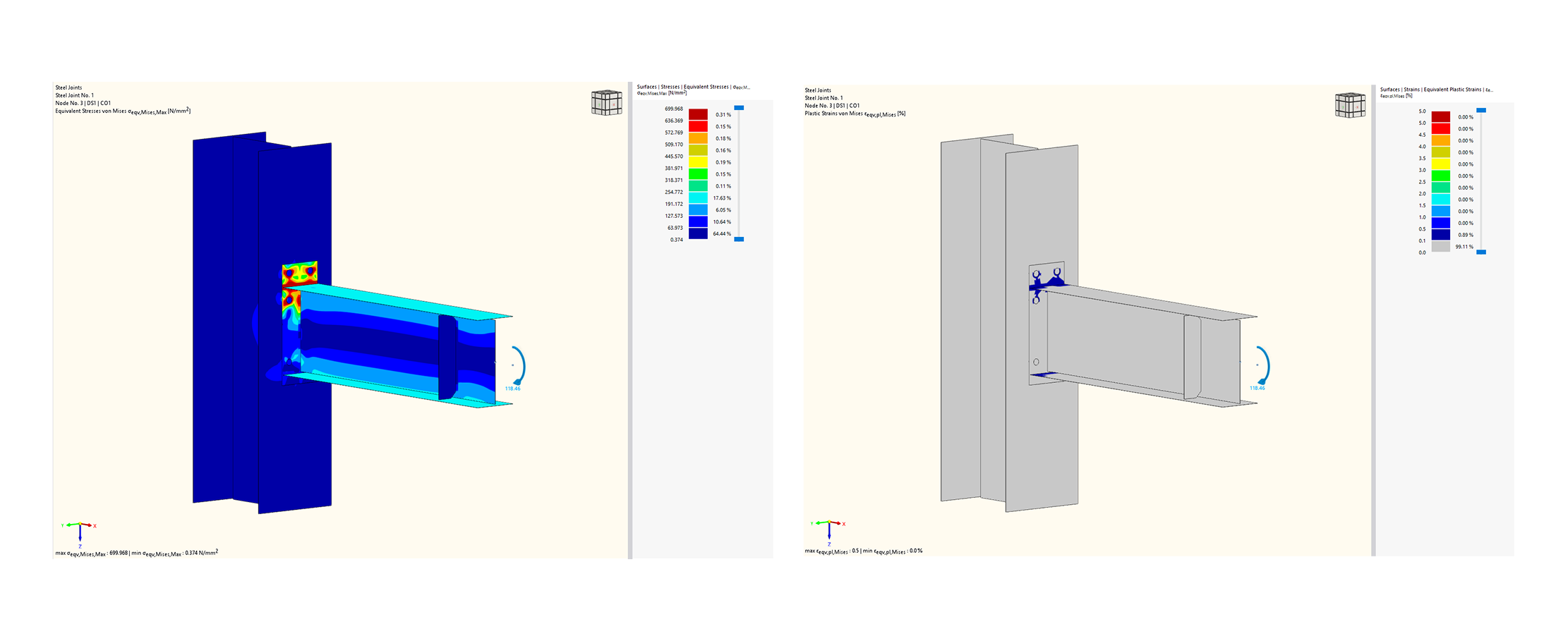

Na rysunku przedstawiono analizę statyczno-wytrzymałościową połączenia stalowego nr 1 (węzeł nr 3) dla modelu FS-4mm. Widok po lewej stronie przedstawia rozkład naprężeń zastępczych według von Misesa, natomiast widok po prawej stronie obrazuje zastępcze odkształcenia plastyczne. Porównanie to umożliwia ocenę zachowania sprężysto-plastycznego oraz nośności szczegółu połączenia.
