Typowe połączenie śrubowe belka-słup

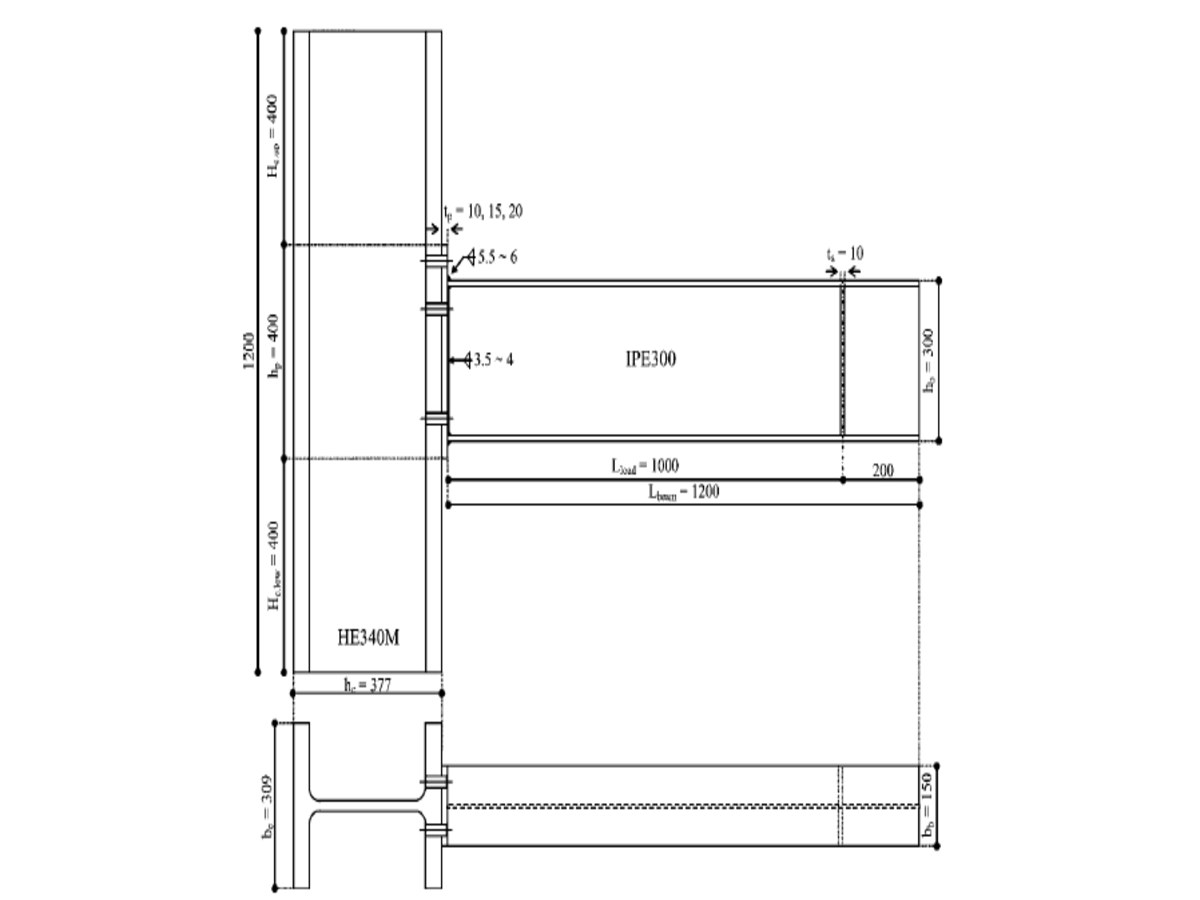

Rysunek techniczny typowego połączenia śrubowego belki ze słupem, przedstawiający belkę IPE300 połączoną ze słupem HE340M, ze szczegółowymi wymiarami i grubościami blach.

Rysunek techniczny przedstawia typowe połączenie śrubowe belki ze słupem. Belka IPE300 jest połączona z pionowym słupem HE340M. Całkowita wysokość słupa wynosi 1200 mm i jest podzielona na trzy segmenty po 400 mm każdy.
