Konstrukcja schronienia z dwustronnie zakrzywionym łukiem

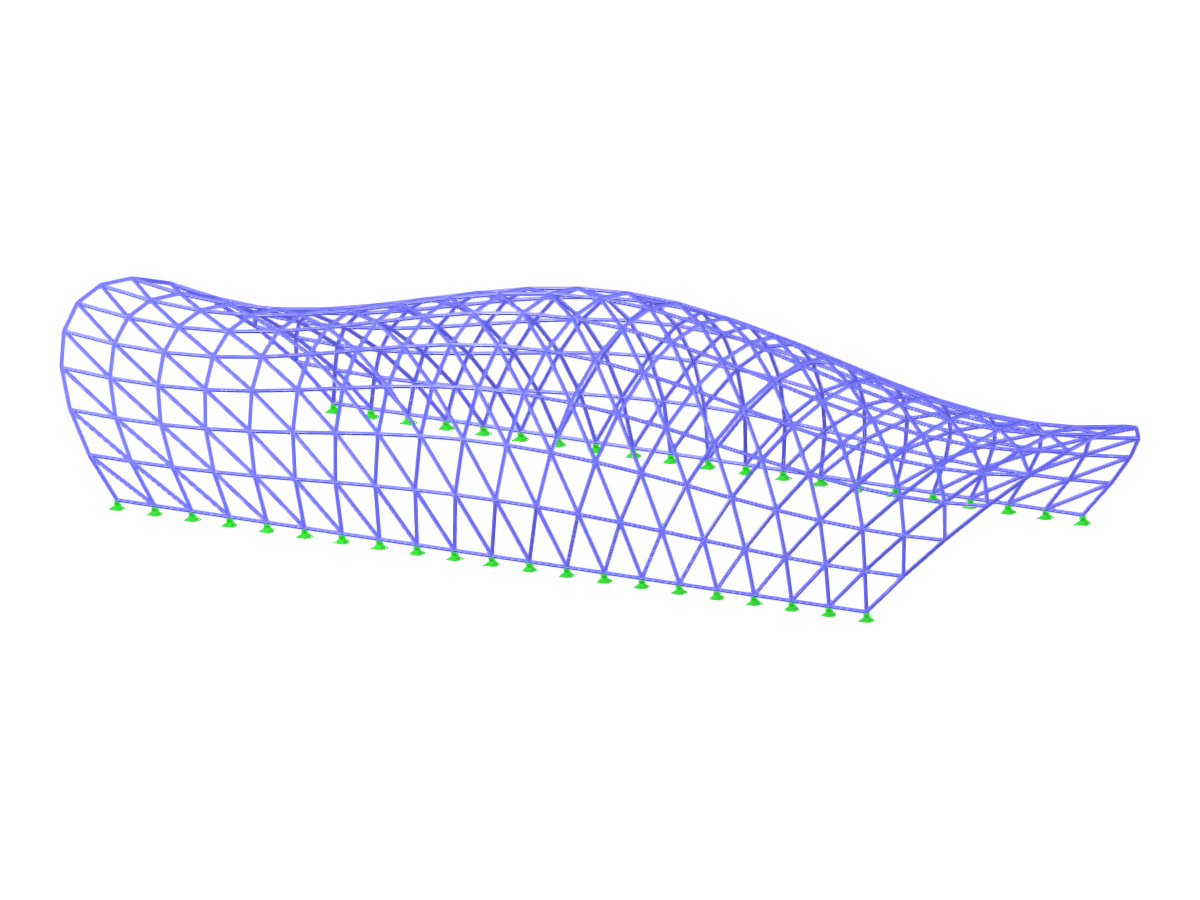

Zakrzywiona konstrukcja zadaszenia z podwójnymi łukami utworzonymi przez połączone pręty, zaprojektowana z myślą o stateczności konstrukcji i estetycznym wyglądzie.
Obraz przedstawia konstrukcję wiaty o charakterystycznym projekcie łuku dwustronnego, zbudowanej z połączonych ze sobą prętów. Łuki zapewniają stateczność konstrukcji, jednocześnie podnosząc jej walory estetyczne. Taka konstrukcja efektywnie wykorzystuje przestrzeń i materiał, co czyni ją odpowiednią do różnorodnych zastosowań architektonicznych. Połączone pręty ilustrują precyzyjne techniki inżynieryjne stosowane przy wznoszeniu nowoczesnych wiat.
Wykorzystano w
Model 3D
Specyfikacje
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 273 |
| Liczba linii | 773 |
| Liczba prętów | 752 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 14,950 t |
| Wymiary (metryczne) | 40,000 x 7,500 x 15,000 m |
| Wymiary (imperialne) | 131.23 x 24.61 x 49.21 feet |
