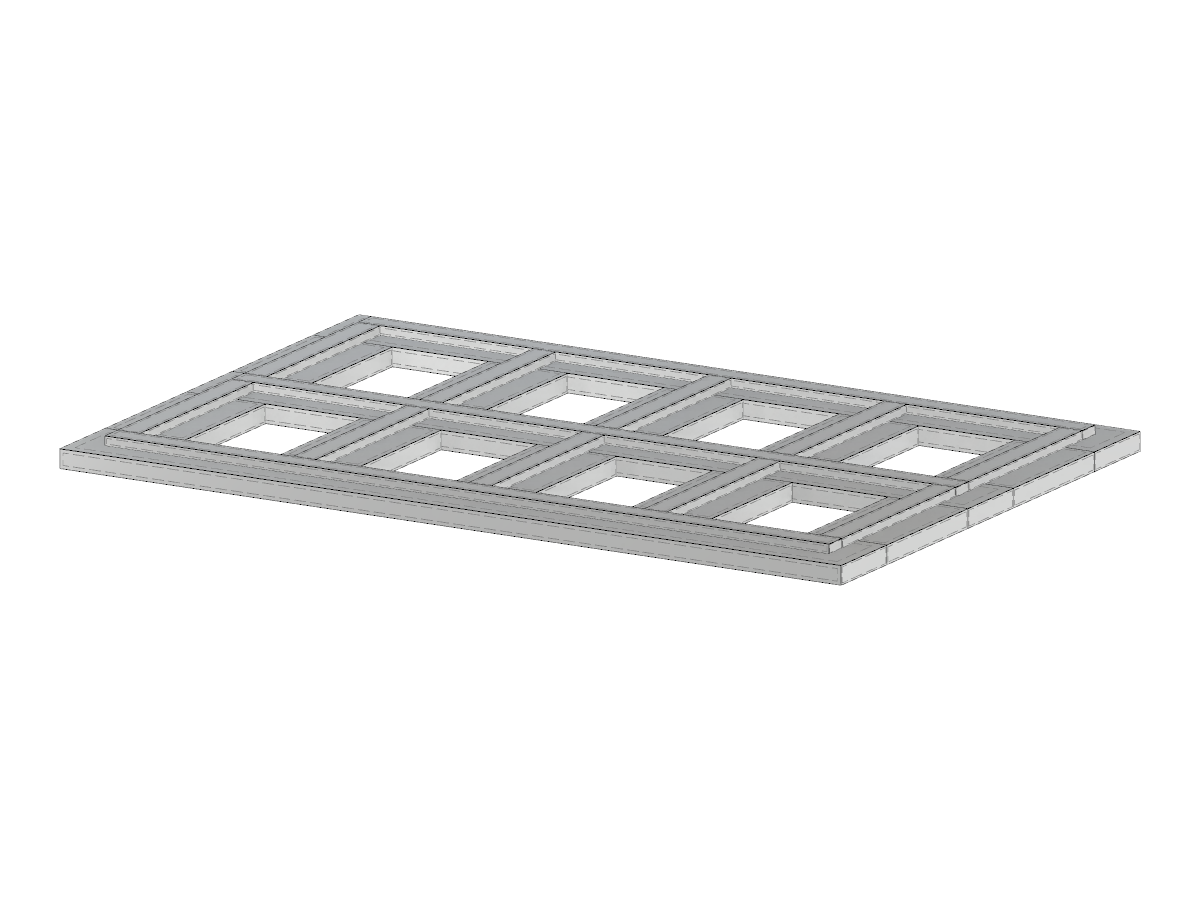

Wizualizacja układu fundamentu podciągu
Wizualne przedstawienie planu siatki dla fundamentu na ławie z pasem dźwigara, pokazujące rozkład obciążeń i układ konstrukcyjny.
Obraz przedstawia szczegółowy układ siatki dla fundamentu na ławach fundamentowych ze ściągiem. Ilustruje rozmieszczenie ław fundamentowych i rozkład obciążeń w konstrukcji. Ta wizualizacja pomaga zrozumieć układ konstrukcyjny, kluczowy dla projektowania konstrukcji i analizy stateczności.
Wykorzystano w
Model 3D
Specyfikacje
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 176 |
| Liczba linii | 296 |
| Liczba prętów | 0 |
| Liczba powierzchni | 156 |
| Ilość brył | 26 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 177,345 t |
| Wymiary (metryczne) | 17,800 x 0,600 x 11,800 m |
| Wymiary (imperialne) | 58.4 x 1.97 x 38.71 feet |
