Ukośna belka Gerbera z przegubami i wysięgnikami

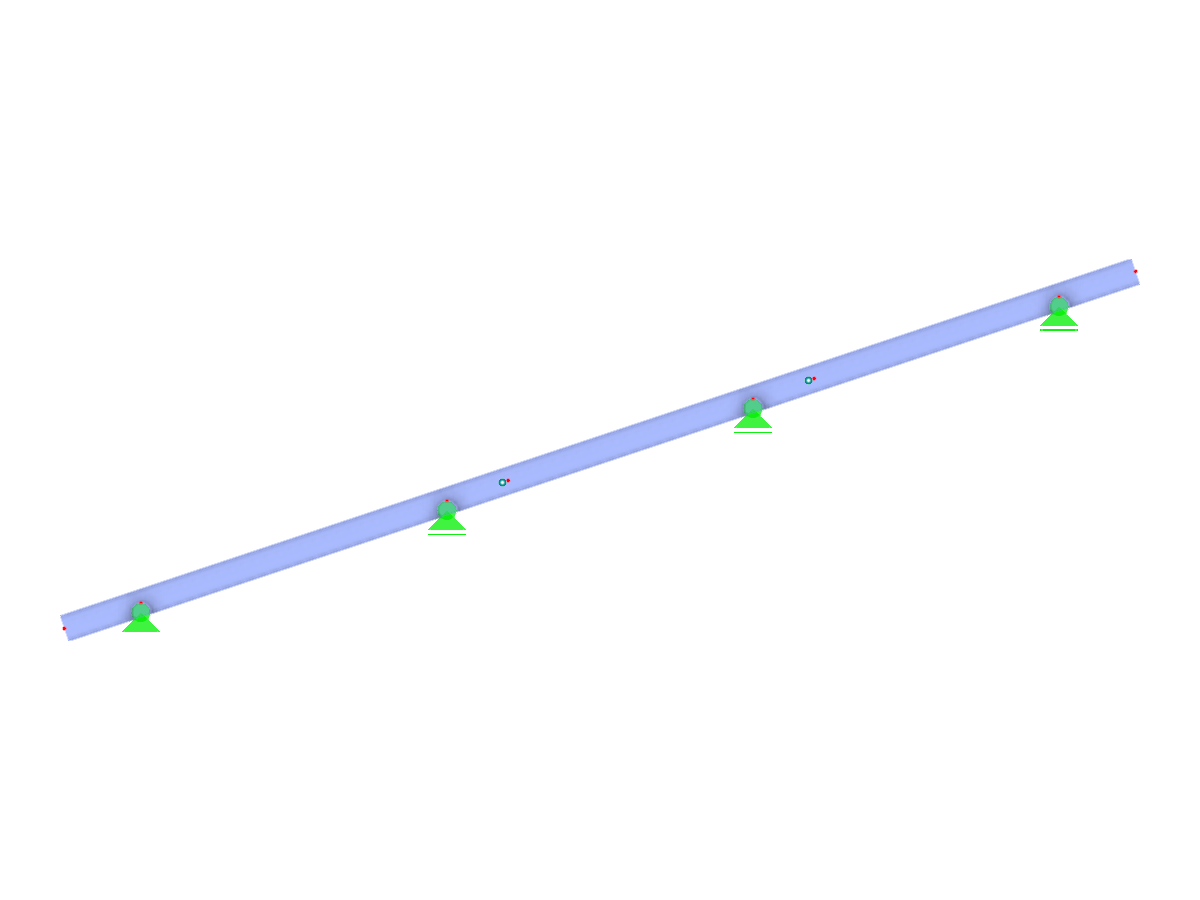

Ten diagram przedstawia ukośną belkę Gerbera o konstrukcji ciągłej z wstawionymi przegubami, przy czym pierwsze przęsło nie posiada przegubu, a pozostałe zawierają wspornikowe końce.
Ilustracja przedstawia nachyloną belkę ciągłą, znaną również jako belka Gerbera. Ukazuje ona jedno przęsło bez przegubów oraz inne przęsła z wstawionymi przegubami, w tym końce wspornikowe. Ten projekt belki ilustruje zasady inżynierii konstrukcyjnej stosowane w konstrukcjach modułowych.
Wykorzystano w
Model 3D
Więcej o modelu 3D
Specyfikacje
Parametry bloku mogą być edytowane dynamicznie
Liczba węzłów 8
Liczba linii 7
Liczba prętów 7
Liczba powierzchni 0
Ilość brył 0
Ilość przypadków obciążenia 7
Ilość KO 0
Liczba kombinacji wyników 0
Ciężar całkowity 0,138 t
Wymiary (metryczne) 7,000 x 2,333 x 0,000 m
Wymiary (imperialne) 22.97 x 7.65 x 0 feet
