Nachylona belka ciągła z przegubami i projektowanie belki Gerbera

Skośna belka ciągła z wstawionymi przegubami, zaprojektowana jako belka Gerbera. Pierwsze przęsło belki nie ma przegubu, natomiast każde kolejne przęsło zawiera jeden przegub.

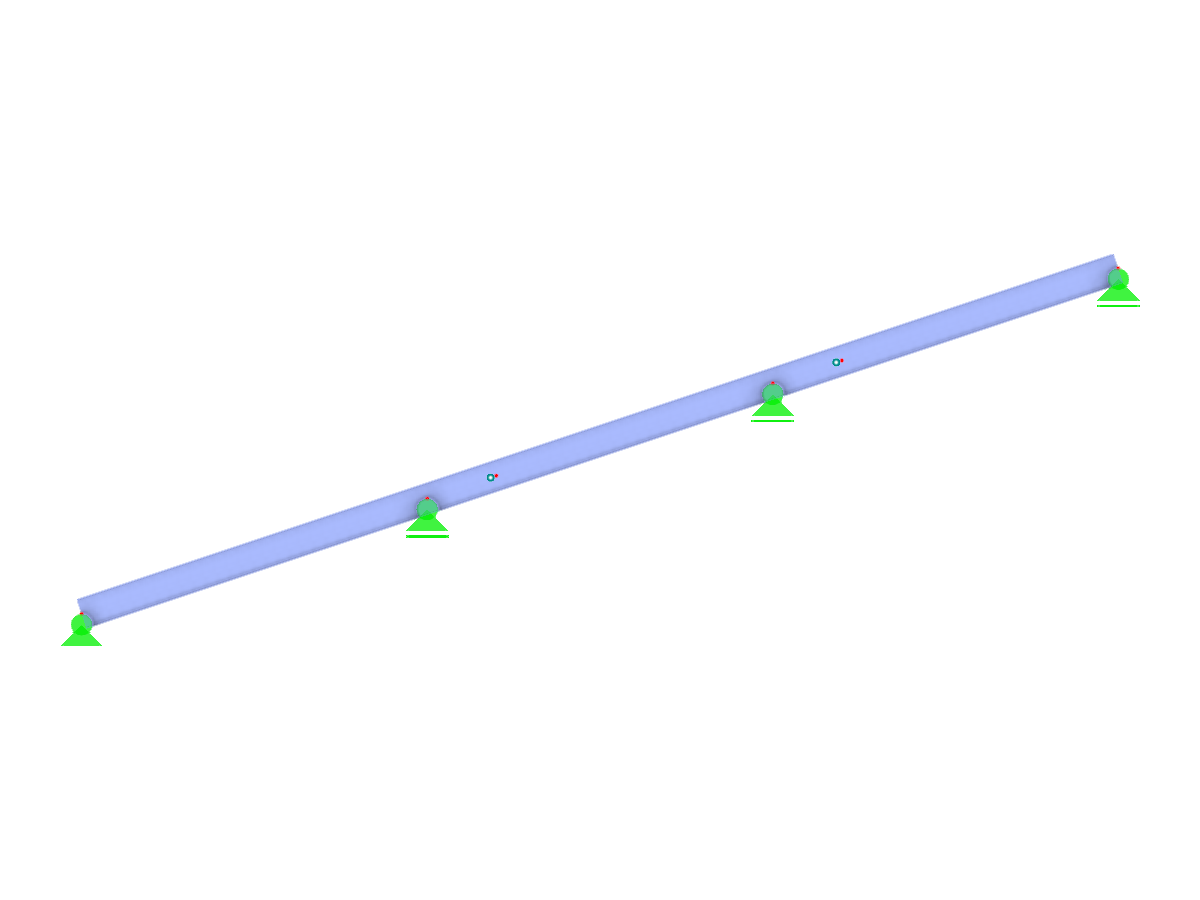

Obraz przedstawia nachyloną belkę ciągłą z wieloma przęsłami. Pierwsze przęsło wykonane jest bez przegubu, natomiast kolejne przęsła posiadają po jednym przęśle, co odzwierciedla koncepcję belki Gerbera. Projekt umożliwia kontrolowaną artykulację i rozkład naprężeń na rozpiętościach belki.
Wykorzystano w
Model 3D
Więcej o modelu 3D
Specyfikacje
Parametry bloku mogą być edytowane dynamicznie
Liczba węzłów 6
Liczba linii 5
Liczba prętów 5
Liczba powierzchni 0
Ilość brył 0
Ilość przypadków obciążenia 5
Ilość KO 0
Liczba kombinacji wyników 0
Ciężar całkowity 0,119 t
Wymiary (metryczne) 6,000 x 2,000 x 0,000 m
Wymiary (imperialne) 19.69 x 6.56 x 0 feet
