Tryb zniszczenia teownika

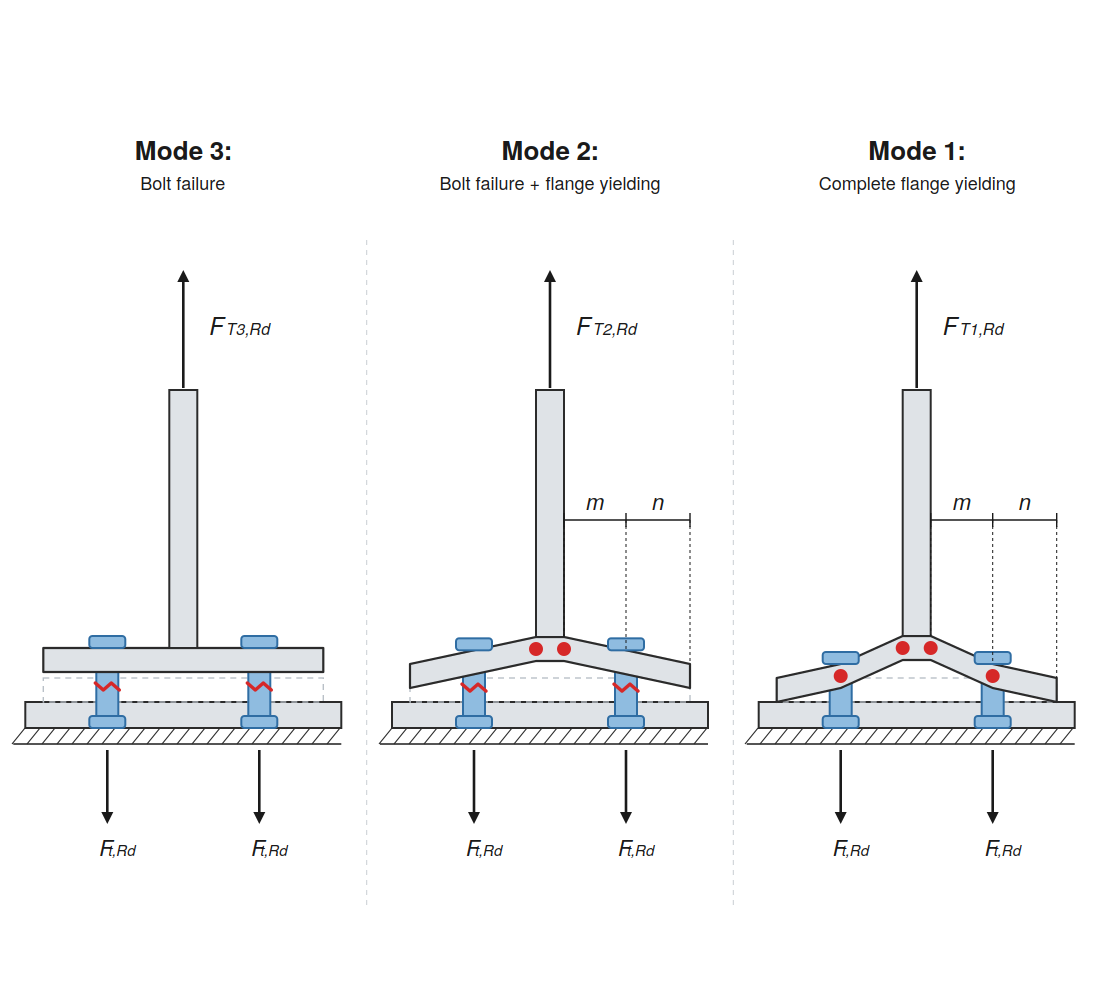

Schematyczny diagram ilustrujący trzy mechanizmy zniszczenia połączenia teowego: Mechanizm 1 – całkowite uplastycznienie pasa, Mechanizm 2 – jednoczesne zniszczenie śrub i uplastycznienie pasa oraz Mechanizm 3 – czyste zniszczenie śrub.

Diagram przedstawia trzy potencjalne mechanizmy zniszczenia połączenia typu T-stub poddawanego rozciąganiu. Tryb 1 reprezentuje całkowite uplastycznienie półki z utworzeniem przegubów plastycznych w strefie przypodporowej półki i w linii śrub. Tryb 2 przedstawia kombinację zniszczenia śrub i częściowego uplastycznienia półki. Tryb 3 ilustruje przypadek czystego zniszczenia śrub bez znaczącej deformacji półki.
  • Króciec teowy
  • Mechanizmy zniszczenia
  • Plastyczna nośność pasa
  • Zniszczenie śruby
  • Projektowanie połączeń stalowych
  • Metoda komponentów składowych
  • Eurokod 3
