Analiza konstrukcji tablicy reklamowej z trzema bokami

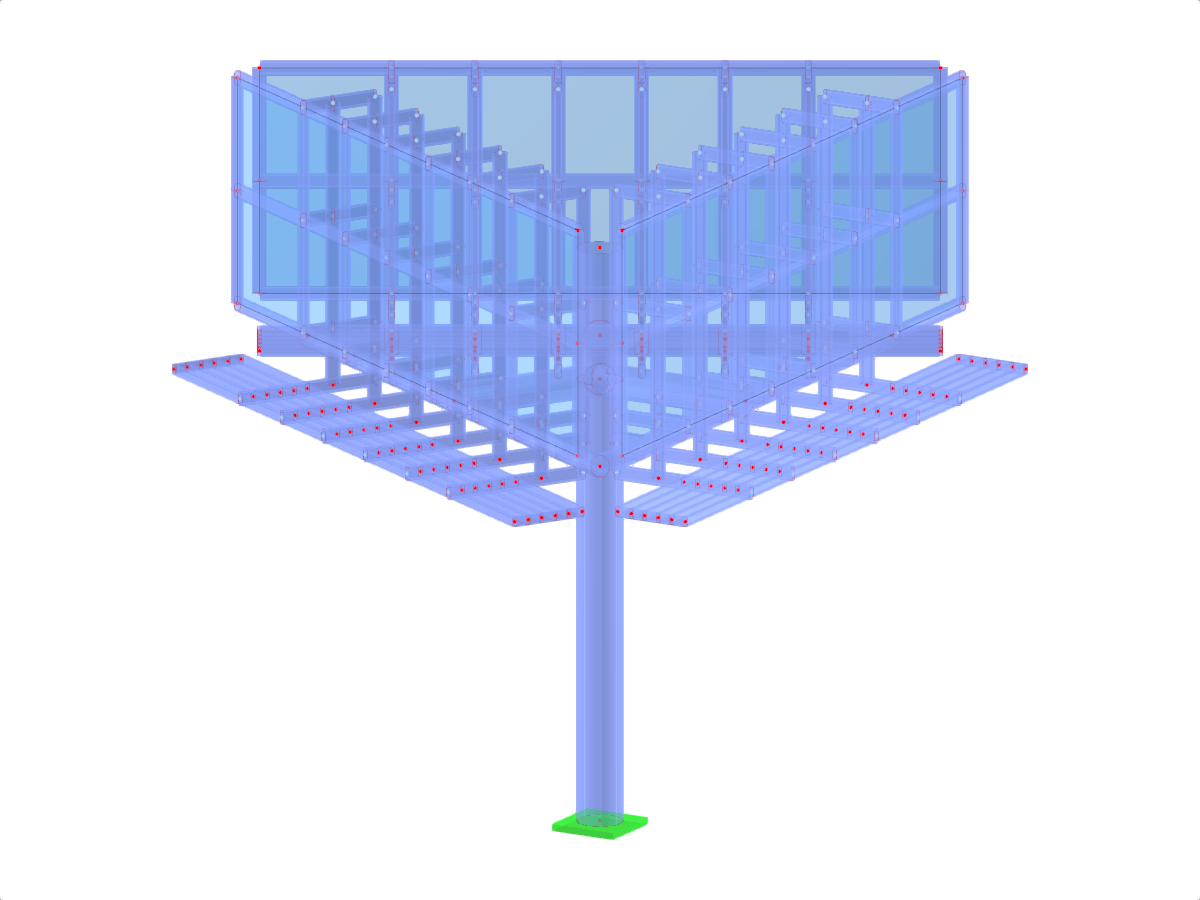

Szczegół konstrukcyjny ramy trójstronnej tablicy reklamowej przy użyciu zaawansowanego oprogramowania analitycznego.
Obraz przedstawia szkielet konstrukcyjny trójstronnego billboardu analizowanego za pomocą zaawansowanego oprogramowania inżynierskiego. Ukazuje rozmieszczenie i połączenia elementów stalowych zaprojektowanych w celu zapewnienia stabilności i trwałości. Model ilustruje metodologie analizy metodą elementów skończonych zastosowane do rzeczywistej infrastruktury reklamowej.
Wykorzystano w
Model 3D
Specyfikacje
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 405 |
| Liczba linii | 557 |
| Liczba prętów | 545 |
| Liczba powierzchni | 3 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 14,294 t |
| Wymiary (metryczne) | 7,579 x 7,400 x 8,752 m |
| Wymiary (imperialne) | 24.87 x 24.28 x 28.71 feet |
