Wspornik z otworem w środniku w powierzchniach profili dwuteowych

Wspornikowa konstrukcja z profilu dwuteowego z otworem w środniku, przedstawiona w modelu powierzchniowym ukazującym geometrię i szczegóły wymiarowania.

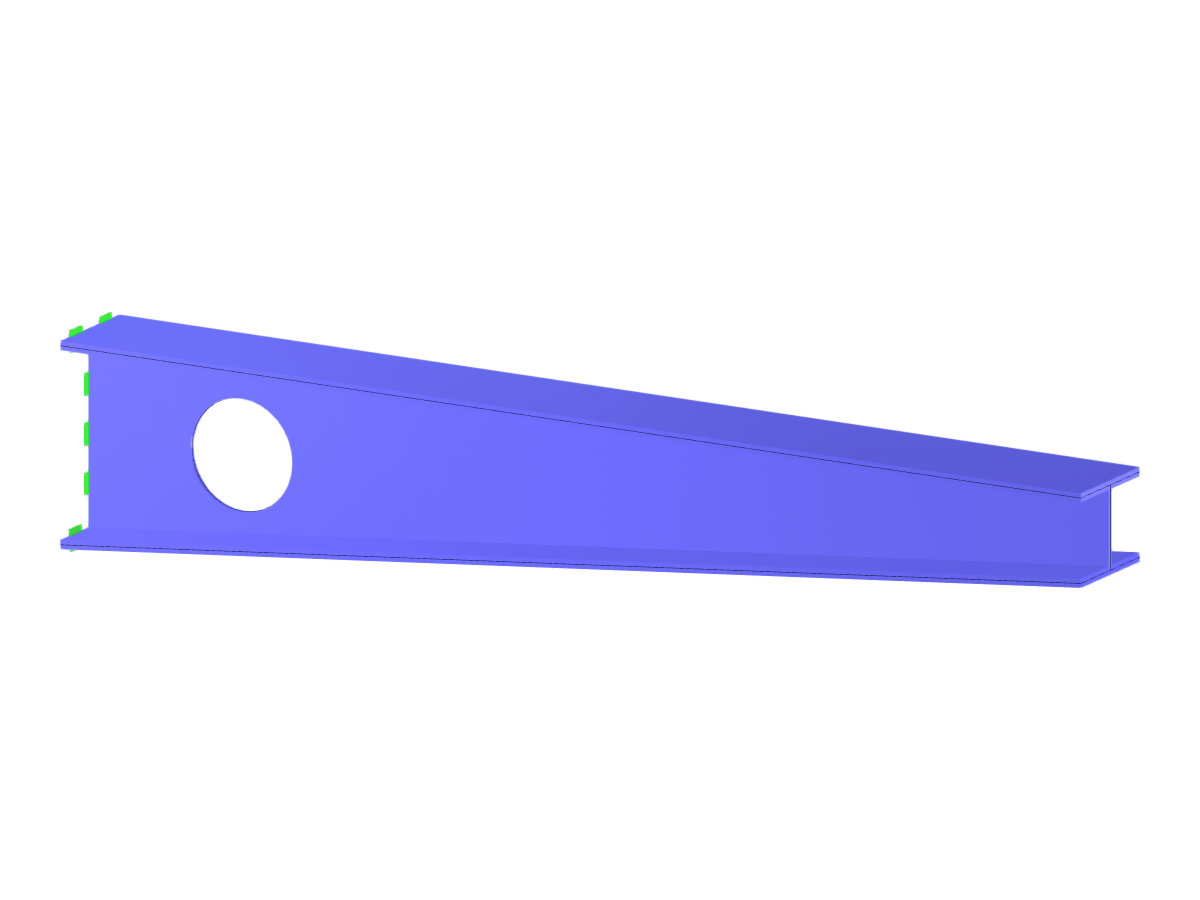

Obraz przedstawia wspornik skonstruowany z elementów powierzchniowych o wyraźnym przekroju dwuteowym. W środniku belki strategicznie umieszczono otwór, który może wpływać na integralność konstrukcji i rozkład obciążeń. Model skutecznie demonstruje zastosowanie zaawansowanych technik modelowania powierzchniowego w inżynierii budowlanej w celu optymalizacji projektu i funkcjonalności.
Wykorzystano w
Model 3D
Więcej o modelu 3D
Specyfikacje
Parametry bloku mogą być edytowane dynamicznie
Liczba węzłów 13
Liczba linii 17
Liczba prętów 0
Liczba powierzchni 5
Ilość brył 0
Ilość przypadków obciążenia 3
Ilość KO 0
Liczba kombinacji wyników 0
Ciężar całkowity 0,138 t
Wymiary (metryczne) 2,000 x 0,350 x 0,200 m
Wymiary (imperialne) 6.56 x 1.15 x 0.66 feet
