Wspornik Belka z profilem I

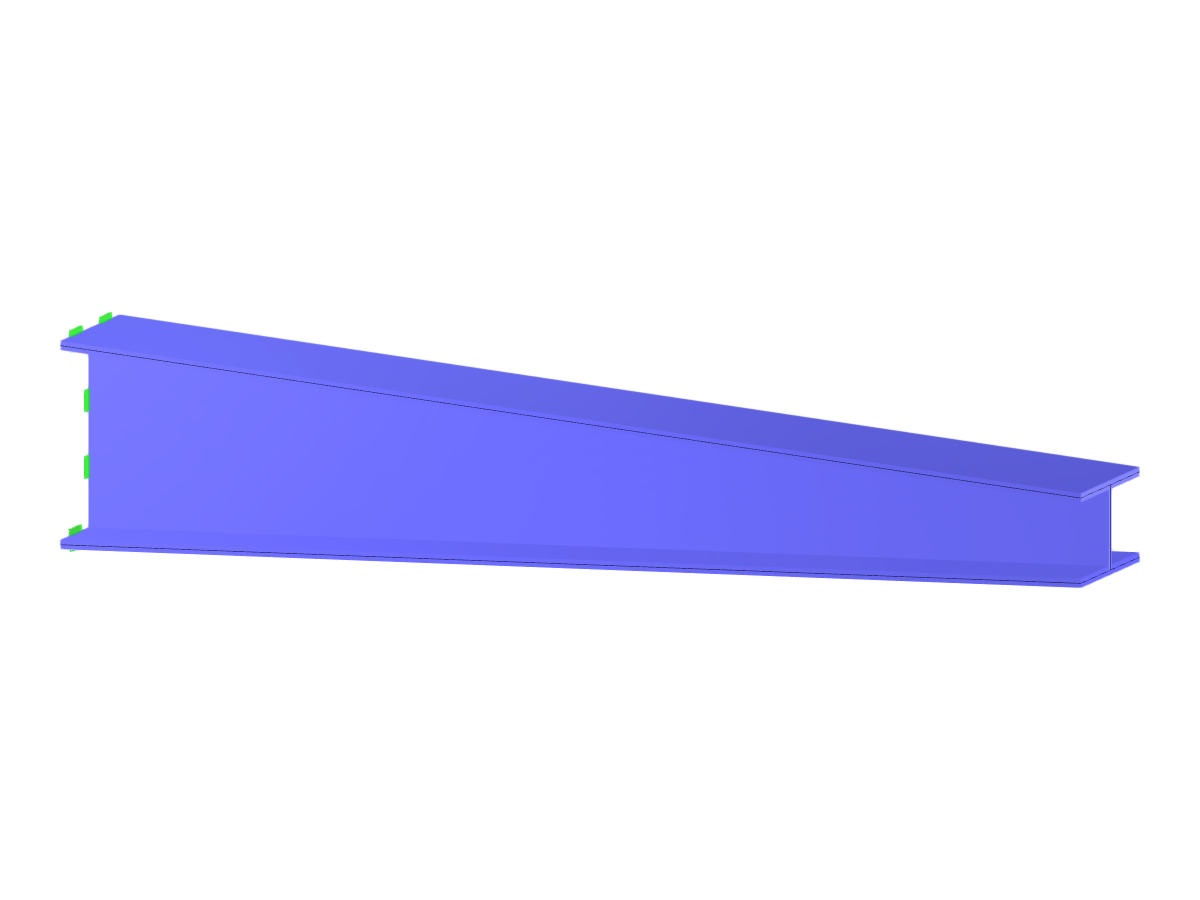

Belka wspornikowa utworzona z powierzchni o konfiguracji dwuteownika w programie do analizy statyczno-wytrzymałościowej.
Obraz przedstawia wspornikową belkę zaprojektowaną z profilu dwuteowego, utworzoną za pomocą technik modelowania powierzchniowego. Model demonstruje właściwości konstrukcyjne i zachowanie wspornika w określonych warunkach. Prawdopodobnie uwypukla rozkład naprężeń i wzorce deformacji typowe dla takiego elementu konstrukcyjnego. Sam obraz nie zawiera żadnych dodatkowych szczegółów kontekstowych ani tła.
Wykorzystano w
Model 3D
Specyfikacje
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 12 |
| Liczba linii | 16 |
| Liczba prętów | 0 |
| Liczba powierzchni | 5 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,140 t |
| Wymiary (metryczne) | 2,000 x 0,350 x 0,200 m |
| Wymiary (imperialne) | 6.56 x 1.15 x 0.66 feet |
