Projektowanie silosu stalowego z dachem z częścią kulistą

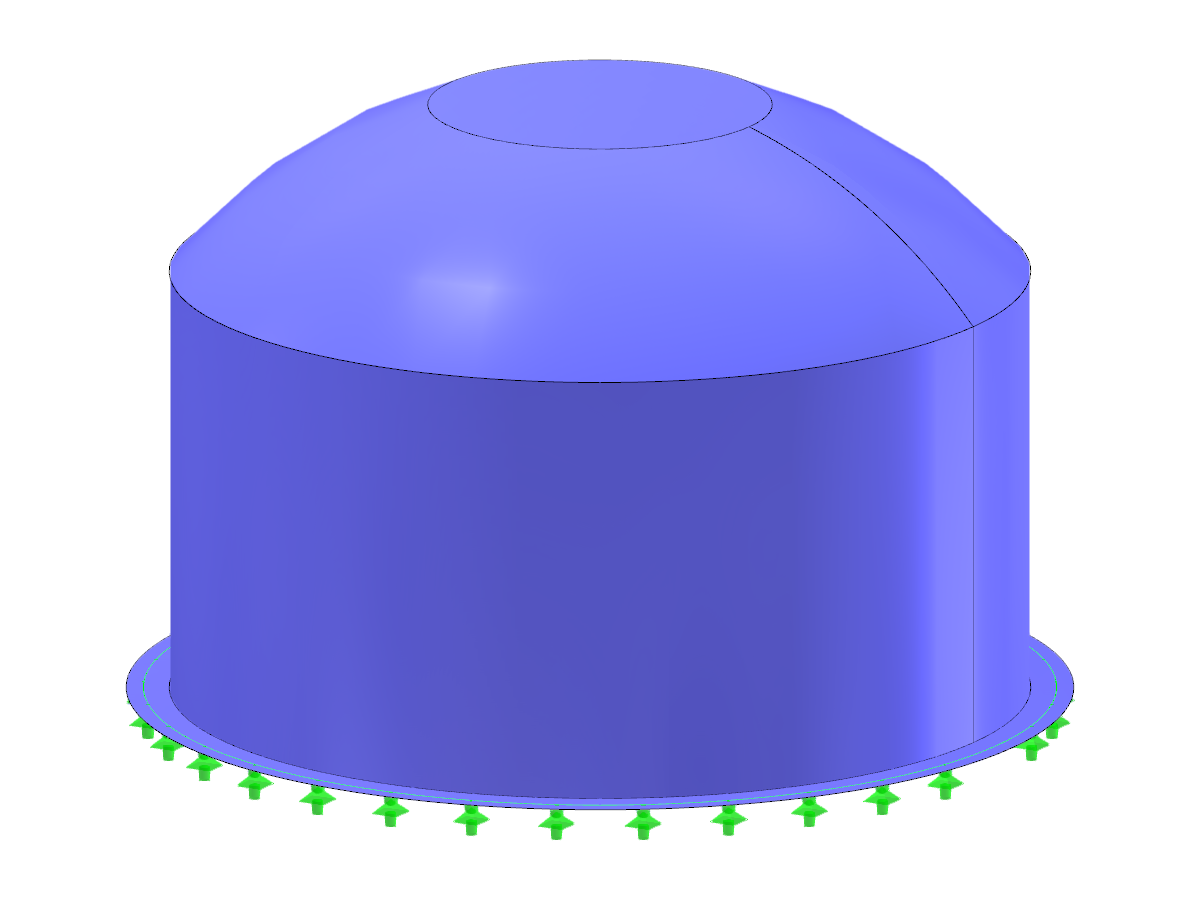

Stalowy silos okrągły z kopułowym dachem w szczegółowym projektowaniu konstrukcji.
Obraz przedstawia okrągły silos stalowy zaprojektowany na planie koła z charakterystycznym dachem w formie strefy sferycznej. Ta konfiguracja konstrukcyjna jest często stosowana w magazynach przemysłowych ze względu na efektywność w obsłudze materiałów sypkich. Takie projekty mają kluczowe znaczenie dla zapewnienia integralności konstrukcyjnej i rozkładu obciążeń. Dach sferyczny pomaga zapobiegać gromadzeniu się materiału i ułatwia płynne opróżnianie. Połączenie geometrii kołowej i sferycznej oferuje zarówno korzyści estetyczne, jak i funkcjonalne.
Wykorzystano w
Model 3D
Specyfikacje
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 7 |
| Liczba linii | 7 |
| Liczba prętów | 0 |
| Liczba powierzchni | 4 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 74,446 t |
| Wymiary (metryczne) | 11,000 x 7,000 x 11,000 m |
| Wymiary (imperialne) | 36.09 x 22.97 x 36.09 feet |
