Powłoki hiperboliczno-paraboloidalne antyklastyczne nad rzutem prostokątnym

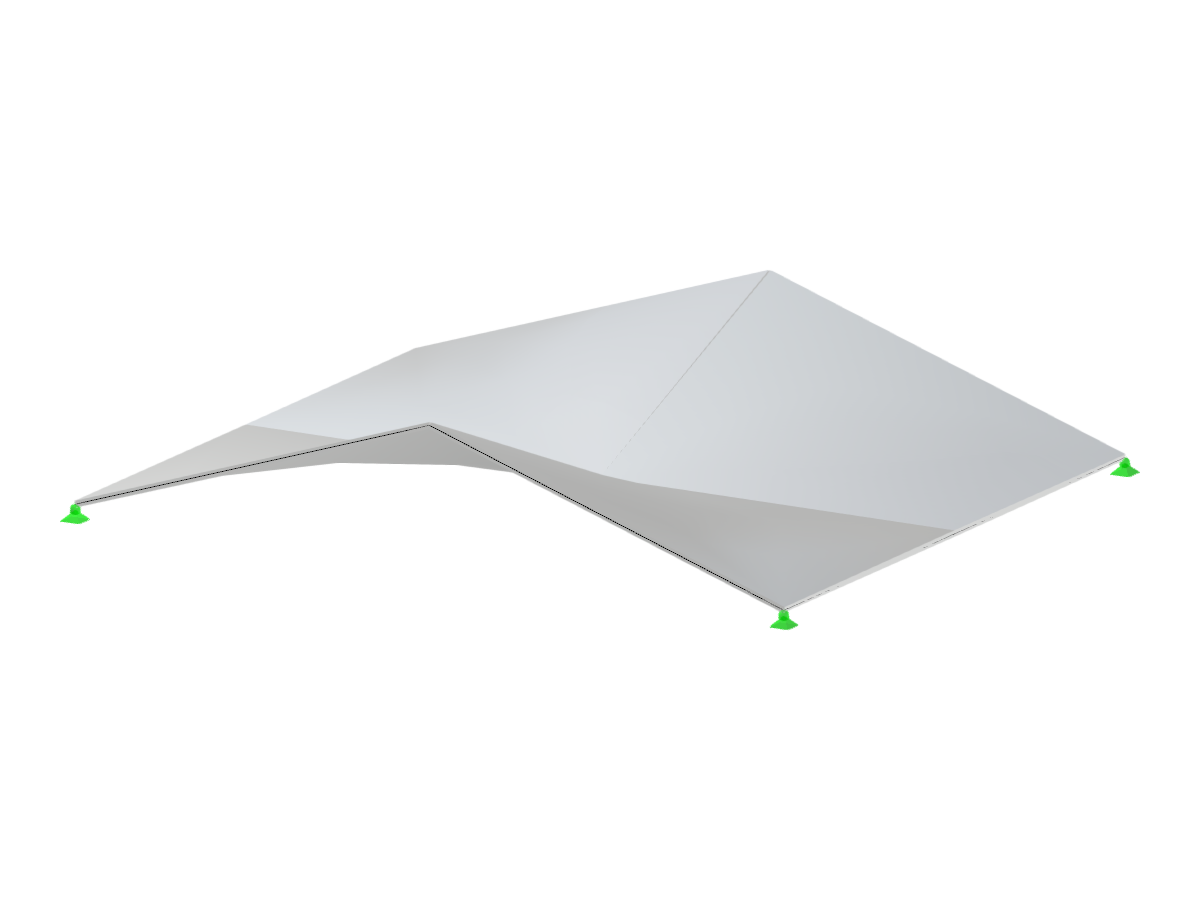

Powłoki antyklastyczne z czterema powierzchniami "hypar" rozpiętymi na planie prostokąta, z dwoma krawędziami i fałdami na jednym poziomie.
Obraz przedstawia powłoki antyklastyczne składające się z czterech powierzchni paraboloidy hiperbolicznej rozmieszczonych na prostokątnej podstawie. Powierzchnie te charakteryzują się dwoma krawędziami i załamaniami na jednym poziomie. Geometria ilustruje efektywność i walory estetyczne wykorzystania kształtów "hypar" w konstrukcjach architektonicznych. Ich unikalna krzywizna umożliwia tworzenie lekkich i wytrzymałych form odpowiednich dla nowoczesnych zastosowań architektonicznych.
Wykorzystano w
Model 3D
Specyfikacje
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 9 |
| Liczba linii | 12 |
| Liczba prętów | 0 |
| Liczba powierzchni | 4 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 31,315 t |
| Wymiary (metryczne) | 12,000 x 2,000 x 10,000 m |
| Wymiary (imperialne) | 39.37 x 6.56 x 32.81 feet |
